接修一台从同行业转让的高新科技星牌电磁炉

接修一台从同行业转让的高新科技星牌电磁炉，故障主要表现为E1，发生防御性中断加热。详尽主要表现为机器插电后，报E1，风机间断性旋转，显示器的间断性闪动，能开、待机，检锅一切正常，加热几秒后维护，报E1与此同时作用功能键无效，几秒后待机，仅有开关机键可以用，出不来E1时功能按键可以用，中断加热。 加热情况下，把炒锅拿开机器报E0故障，此机E0为无锅具，E1那时候不明。
拆件检验三组主电压都一切正常，机器底版有被小水泡过的印痕也有走电烧过的印痕，将全部的被小水泡过的地区焊补后，检验未发觉毁坏构件，再次加好导热硅胶后开展试机，故障依然E1，因此把同歩振荡一部分的大电阻器独立拆卸精确测量，未发觉变值毁坏的，猜疑339欠佳，代用339后，试机发觉故障不会改变，检修陷入绝境，认真仔细339附近的夹层玻璃二极管发觉有一个的正方向电压为0.394，反方向堵塞，数据信息是没坏的，因为型号规格看不清楚，机器又进焯水，那时候认为是损伤了，之后用1N4148 0.6V正方向电压 代用后，結果插电后还没启动，就炸管了。 之后静下心来，细心的想一想一开始的情况下，试机是可以加热的，仅仅中断的加热，并不炸管道，之后代用了0.394正方向电压的二极管后，插电才炸的管道，而那一个二极管依据表的检测值应当也是常规的，正指导通电压小，可能是锗管的缘故，并不一定是坏掉，通过思索后决策复原拆下来的0.394正方向电压的夹层玻璃二极管，换好IGBT和保险丝管后，再度试机，結果机器修复到了没修情况下的情况，或是E1和中断加热，仅仅不会再炸管道了。 这时觉得很迷茫不知道怎么着手，然后代用5UF和0.27UF电容器用5UF和0.3UF电容代用试机，通过试机发觉，这时的E1不会再常常的发生了，中断加热的工作频率显著的增强了，可是显示器或是一亮一灭的闪耀着，与此同时机器中断加热，菜单栏功能键和作用功能键仅有在显示屏亮的情况下，才可以实际操作和表明，显示屏灭掉时，功能键无反映。 通过一番的瞎折腾还炸了IGBT和保险丝管，情绪很是烦闷呀，要想放弃了，因此先放了一边，之后想搞清楚再修。
第二天又收到了此外一个客户的电話去上门修电脑，系统软件坏掉，改版电脑操作系统，客户家里边的电磁炉也坏掉，要我顺带修一下，我一看故障也是E1，此机器是带语音功能的，唯一的优势是可以表明故障码的大约含意，那时候用这台机器做实验，试机情况下发觉，报E1是系统软件有故障，报E0是无炒锅。 这时对E1拥有大致的了解了，新式电磁炉的故障编码和过去的老电磁炉不一样， 新式的E1等同于之前的E0故障，系统软件故障，而新式的E0又等同于旧式电磁炉的E1故障，无炒锅。 这时的维修构思彻底的变化了，拥有清晰的方位了，E1整体系统软件故障，因此通过了细心的查验后，发觉故障发生在了 电压 电压检验线路中，在其中的元器件烧毁了。。。
高新科技星此机的毁坏元器件是470K、1W的电阻器，在电压 电压检验线路中，换好470KD电阻器后，试机机器恢复过来，E1没有发生，机器修补。 本次的维修设计灵感来自 语音王 电磁炉的E1故障，维修工作经验。

尽管之前在旧式的磁感应路上边，也P过该类的故障，在电压查验电源电路，修过330K、1W的电阻器，可是之前的故障编码不一样，所象征的寓意也不一样与如今出的电磁炉故障码相差太大了，因此才离开了那么多的弯道。

故障一部分

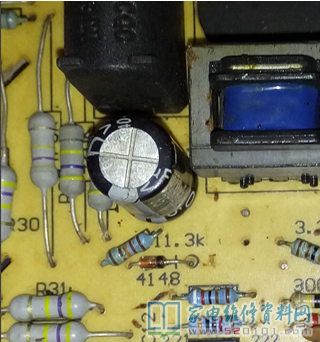

故障位置紧挨着点解电容器的470K电阻器烧坏

故障位置如下图所示
