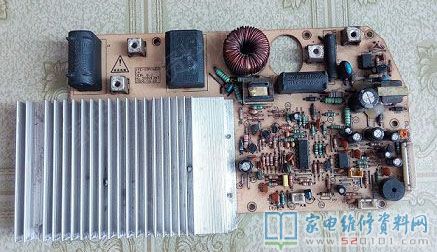

接修一台九阳JYC-19BS3电滋炉，此设备的电脑主板icp许可证是JYC-19POWER，常见故障主要表现是各功能键作用一切正常，不放锅显示E1，放锅显示当今输出功率，便是不加温，都不警报。摘掉锅马上显示E1，表明检锅电源电路一切正常，最先断掉电流量检验，不放锅通电显示E1，放入锅显示输出功率，再摘掉锅不显示E1了。表明电流检测电路一切正常。光耦电路不用查，由于检锅一切正常，光耦电路也应当一切正常。

精确测量LM339各管脚工作电压如下所示：1脚5.1V 2脚0V 3脚19.84V 4脚0.91V 5脚3.15V 6脚0.72V 7脚1.3V 8脚2.83V 9脚3.03V 10脚18.77V 11脚0V 12脚接地装置 13脚0V 14脚18.64V 再测LM393各工作电压如下所示：1脚0 2脚57V 3脚0V 4脚0V 5脚4.7V 6脚2.78V 7脚5.1V 8脚19.84V。

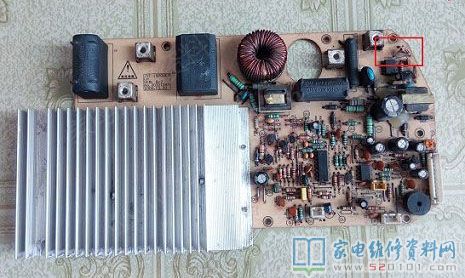

剖析各管脚工作电压都一切正常，检修一期限入窘境，不断查询JYC-19AS3工程图纸，除开低电压5V一切正常，19.8V有点儿高，在高倍放大镜下查询开关电源一部分，电源管理芯片被前维修人员换过，ZD500稳压管被换过，对比工程图纸，ZD500是16V稳压管，前维修人员换掉的是18V稳压管，手上沒有16V稳压管，用13V 2.7V串连后通电精确测量19.8V变成了16.3V，上电放锅调试一切正常，测电流量7.8A，本次缘故是开关电源输出电压较高造成不警报不加温常见故障。
