微波炉加热主控制回路配电一部分及其它的电源电路

针对一些家用电器而言，完全弄清楚它的原理，相对性于办法而言，是很重要的。微波炉加热主控制回路配电一部分及其其它的电源电路，就不多说了，今日便说说这一关门开关操纵。刚一触碰微波炉加热，自己取名它为S3开关。

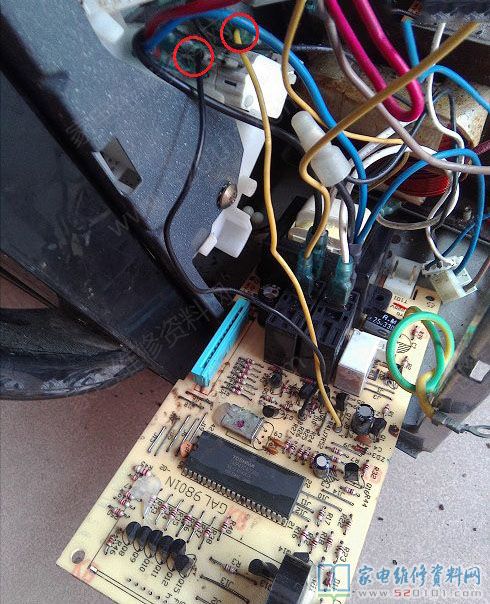

如下图所示所显示，如果你关掉门，这一开关接入，开门，开关断掉，它由一根灰黑色线和一根淡黄色线联接到电脑控制板。

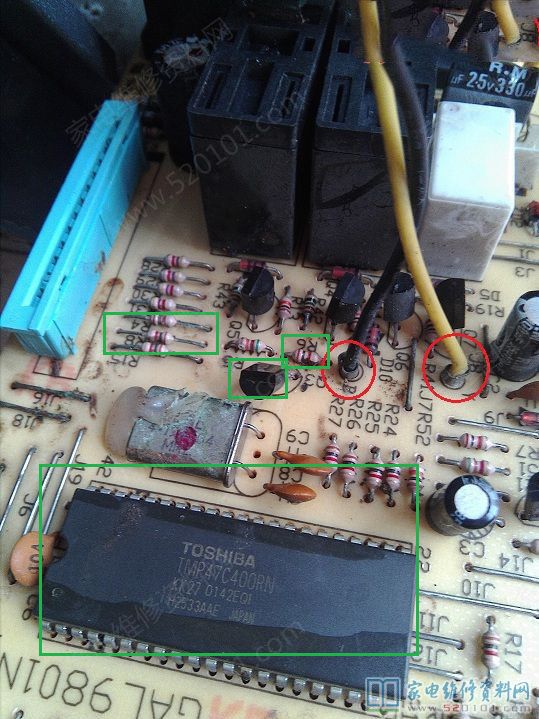

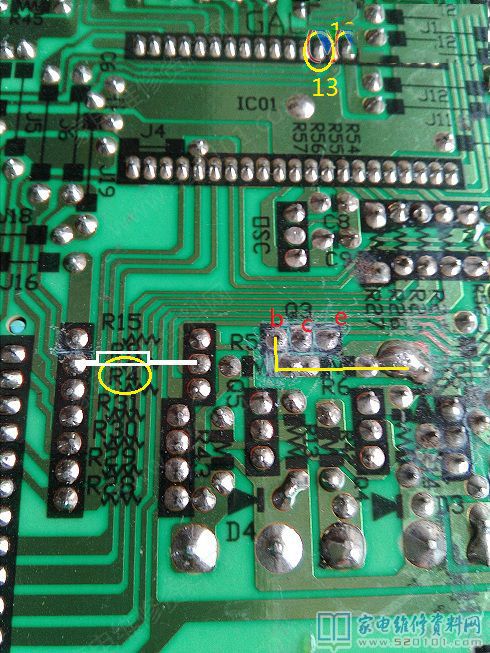

通过一番搜索，发觉这一黑条和双黄线是接入线路板两个点，但为何要接入这两个点呢？观查发觉，黑条点根据一个R6接一个名字叫做Q3的三极管的基极，双黄线点接地装置。而Q3的C极根据一个R52接地装置，另一端根据一个R4收到MCU的13脚，而E极插线。

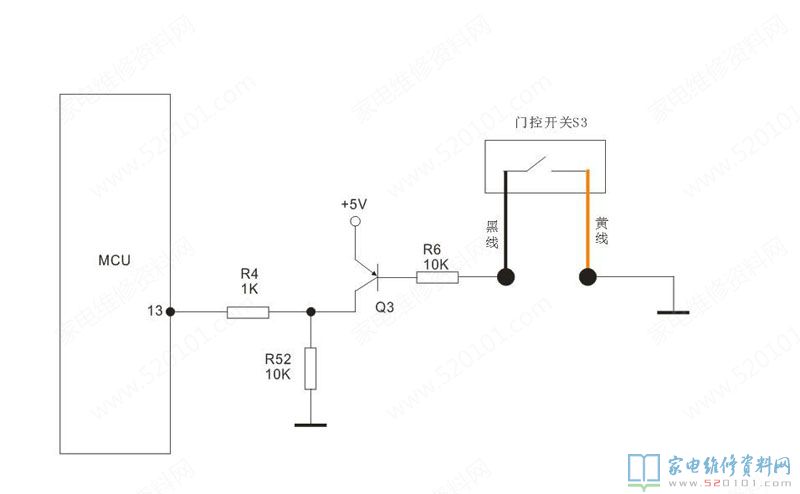

最终画一下原理图，应该是下面的图那样的，这一下就很搞清楚这一电源电路了：应门合闭时，推动S3接触点合闭，Q3具体是一个PNP三极管，黑条和双黄线根据R6，S3开关将Q3的基极降低，Q3关断，将5v工作电压根据E-D送至MCU的13脚高电平，做为微波炉加热闭店数据信号，这一13脚检验到这一工作电压，就觉得门早已关好啦。

忘掉说一点了，插上开关电源时14V工作电压根据R5，给Q3基极一个自始至终的高电平，Q3 B极要不是低电频得话，不是关断的，那样微波炉加热不工作中，这一开关很重要。
