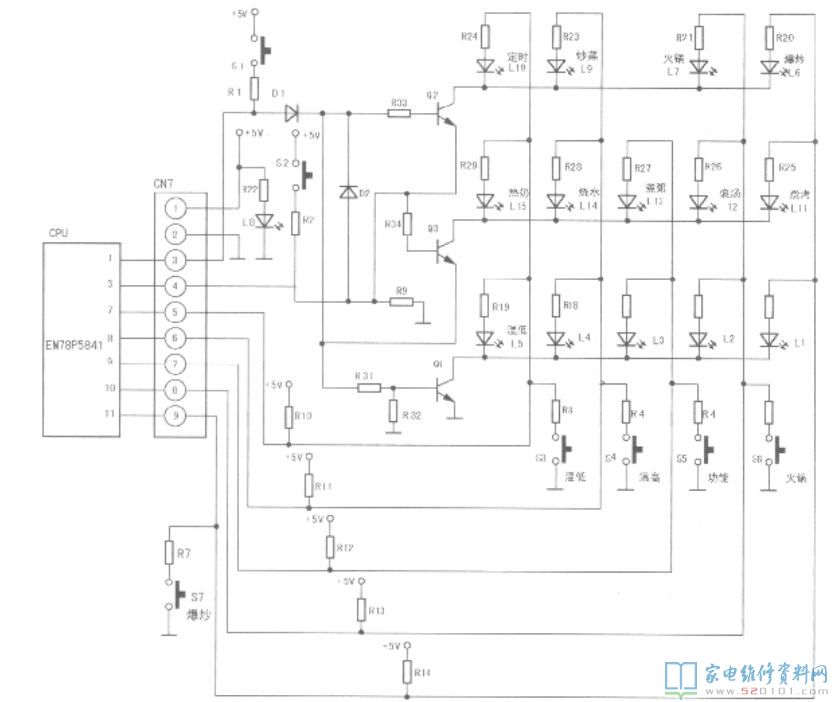

接修一台长岭ZC-18电滋炉，此机开机后休眠标示一切正常，载入后不加温；溫度显示灯在1s内从高溫部位返回最少处。此电滋炉选用单片机设计EM78P5841。该单片机没外接结晶，震荡数据信号都是在片内产生。为搞清单片机设计各脚功效及工作中电压，参考线路板绘制控制面板控制回路如下图1所显示，CPU关键管脚作用及外围电路剖析如下所示。
CPU（7）～（11）脚均为双重I／O口。各自送进“超低温”、“高溫”、“作用”、“火锅店”、“烤串”五种命令，并在待机状态下构成五级循环系统导通器，在內部震荡数据信号推动下，轮番关断，循环系统照亮L1～L5。
CPU（3）脚是双重I／O口，输入按时命令。按一下定时器开关s2传出按时命令，并可放一定电压使Q2关断，照亮按时灯L10。再次按此电源开关，可以设置不一样時间。
CPU（2）脚是蜂鸣声数据信号导出端，如下图2所显示。该电源电路在工作中异常或在休眠及启动时传出语音提示。
CPU（5）脚是检锅单脉冲输入端，如下图3所显示。
检锅电源电路由电压比较器LM339（8）、（9）、（14）脚以及外部元器件构成。震荡波型根据电阻器R12、R13与R14分压添加LM339（8）脚；另一端根据R15～R18与R10、R20分压添加LM
339（9）脚，通过电压比较器变大后从LM339⑩脚导出单脉冲，送进CPU（5）脚，CPU对输入单脉冲记数来分辨有没有锅，进而操纵电滋炉工作中。LM339（4）脚（正相反输入端）接 5V电压，（5）脚积分电路端接受来源于CPU（16）脚、LM339（13）脚、LM339（1）脚等操纵数据信号电压。假如超出额定值，则较为放大仪翻转，将来源于Q2集电结差分信号钳位为零，使推挽电路管Q3、Q4无导出，门控管停止工作。

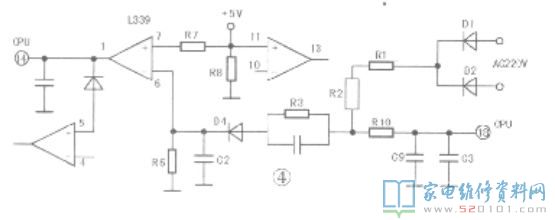

CPU（14）脚为电压浪涌保护输入端，如下图4所显示。220V交流电流经D1、D2整流器后根据R1～R3、D4加进LM339（6）脚。LM339（7）脚电压由 5v根据R7、R8分压后提供。当高过额定值的浪涌保护器电压来临时，（6）脚电压高过（7）脚电压，（1）脚导出为零，CPU根据內部系统总线关闭推动单脉冲。

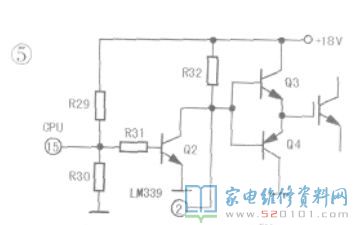

CPU（15）脚为推动单脉冲导出端，如下图5所显示。往CPU（15）脚导出的时钟脉冲经Q2变大后，再经推挽电路运算放大器Q3、Q4进一步变大，随后送到门控管G极，使门控管工作中在电源开关情况。Q3、Q4基极与此同时受LM339（2）脚输入数据信号操纵，假如操纵数据信号为零，则Q3、Q4基极无电压，推挽电路管无导出，门控管停止工作。

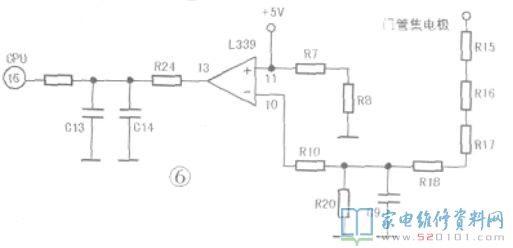

CPU（16）脚为髙压峰值检测输入端，如下图6所显示。该电源电路的功效是确保门控管长期性正常的工作中，不被过高峰期值电压穿透。门控管集电结电压根据R15～R18与R20分压后，经R10送到LM339（10）脚（正相反输入端），LM339（11）脚（积分电路端）输入标准电压。通常情况下，LM339（10）脚输入1.3V上下电压，LM339（11）脚输入5V电压，LM339（13）脚导出高电平。一旦门控管c极反峰超出设置电压，则（10）脚电压大幅度上升，门控管停止工作。

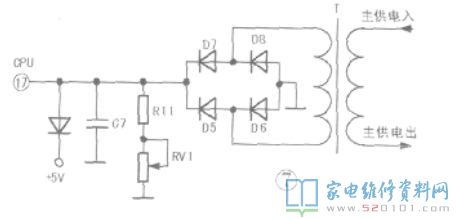

CPU（17）为电流量检验输入端，如下图7所显示。主供电源电路中常接电压互感器T次级线圈的磁感应电压，经D5～D8组成的桥式整流电路整流器后，获得与穿过T原线圈电流量同歩转变的单脉冲直流电电压，经c7、R11、Rvl光滑过滤后加进CPU（17）脚，做为炒锅检验和电流量尺寸数据信号，供单片机设计操纵电滋炉运行状态用。

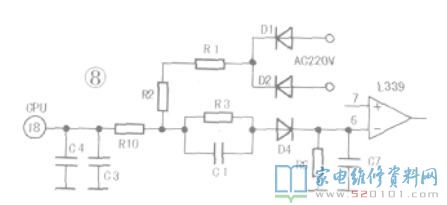

CPU（18）脚为沟通交流电压检验输入端，如下图8所显示。220V沟通交流电压经D1、D2整流器，R1、R2、R10降血压，C4、C3光滑过滤后送至CPU（18）脚。CPU依据检测电压的转变，全自动传出相对应姿势命令，以防止在电压电压过高或过
低时毁坏门控管。
CPU（19）脚为底锅温度测量输入端，如下图9所显示。溫度上升，RT2电阻值降低，则（19）脚电座下降，当降低到额定值时，CPU将传出关槐命令。
CPU（20）脚为门控管温度测量输入端，如下图10所显示。应门控管溫度增高时，RTl电阻值降低，则CPU（20）脚电压下降，时下降至额定值时，CPU将传出关机指令。

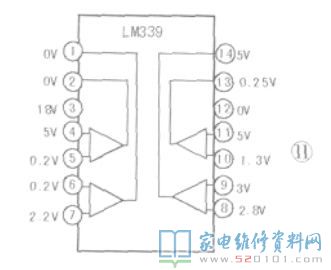

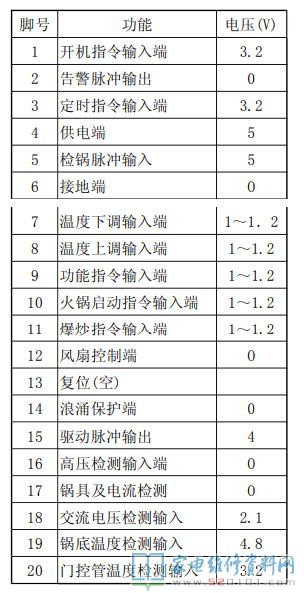

为有利于检修时参照，特另附该设备中单片机设计EM78P5841的各脚作用及休眠电压，见表1。待机时，LM339各脚电压如下图11所显示。
根据以上剖析，电滋炉能启动，且休眠时L1～L5能循环系统照亮，故判断单片机设计通常工作中。认真仔细各维护检验电源电路都一切正常。精确测量LM339各脚电压时发觉（8）脚电压为2.8V，（9）脚电压为3V，（14）脚电压为O.1V。因为（14）脚有上拉电阻R22，应当为高电压，评测为低电压，查验外部元器件一切正常，猜疑此组电压比较器坏。代用LM339后，电滋炉恢复过来。
