电磁炉启动损坏IGBT,有时候也会烧整流管,修有开关

电磁炉启动损坏IGBT，有时候也会烧整流管，修有开关电源电路的电磁炉不插电时可在商业保险两边接100w电灯泡（除掉商业保险），修IGBT管穿透时可在除掉串联谐振线盘后在谐振电容器两边并接冬季小太阳取暖器上的加热管800w或1000w，自然IGBT和商业保险已换新，各种各样电压都一切正常如18-20v，5v。在电磁炉修好后尤其是爆商业保险修后，并不接10A-12A商业保险，而接1A保险，接好电磁线圈盘没放锅插电，听声音，是不是警报或表明故障编码E0或E1（即是无锅）。电源插头上单条卡上钳形电流表看能否有0-0。1A往返振荡。修好每一个电磁炉后看钳形电流表，调整输出功率检验可变电阻，电流量比额定值值小1A为好，减少风险性但对客户危害并不大（略微慢一点而已）

有效的方法是在拆换功率大的管后先不接电磁线圈盘，反而是在电磁线圈盘的接线头上接好一只日光灯再插电，即使电路也有故障，也不会烧管道，假如日光灯没亮或只闪动，表明电路大部分没有问题了，可以接好电磁线圈盘插电调试，假如日光灯一直亮着，就表明电路也有问题。

换管道前要一只发光二极管接在水管的基极与地端．（发光二极管加100欧电阻器），连发布盘后启动观察发光二极管是不是随警报声有周期性的闪亮，就能观察到管道的促进是不是一切正常。
接100~200W的灯泡，借以精确测量各点的工作中电位差，尤其是339的各脚电位差。假如异常，电灯泡会太亮，可立刻关闭电源。串连在熔断丝控制回路和除掉熔断丝后跨接线是同一回事儿。因此，电灯泡布线盘端或接熔断丝端实际效果是一样的，电磁炉爆机，毁坏IGBT管的技术性文章内容。检修材料，检修实例有诸多。但对屡损IGBT管（不定期的毁坏）的检修材料，实例却少了些!许多检修小伙伴们因此觉得无可奈何，而卑躬屈膝了。就这个问题我谈一下，我对于此事故障了解的一点小工作经验和看法，给各位朋友们一点启发与参照。常说屡损IGBT管。也就是电磁炉修完后交到客户应用但是几日再度毁坏!发生此问题：其缘故我的观点
（1）是检修所换零件品质较差，或安裝不正确。
（2） 检修不完全，沒有彻底消除了故障安全隐患。

（3）是大家检修员自己的问题，换句话说，在我们维修IGBT管毁坏的电磁炉时，大部分检修员换新IGBT管后，为了更好地安全起见，再查一查0.3uF串联谐振电容器，好多个大电阻器，和5uF耦合电容，而后调试。只需一切正常加热，便交活。

所忽略了一点，那便是沒有审核和调节，整体的电流量，要了解每一个IGBT管的主要参数是有其他，（若IGBT管是相互之间代用的更为留意）尽管调试加热一切正常。但它的工作中电流量却大小不一，我还在检修时发觉，调到较大功率的情形下，电流量有的8A或更小，有的在15A或更高！有这样状况显而易见。（大部分电磁炉一切正常电流量为8A上下不可超出10A）。
（4）针对时断时续加热的电磁炉，核查是同歩检验电阻器毁坏，换新电阻器后调试加热一切正常，这时不容忽视的是所换的电阻器电阻值要精准，要不然，虽然能加热而工作中，但它的同歩范畴更改了，要了解，不同歩是爆IGBT管的一大凶手。

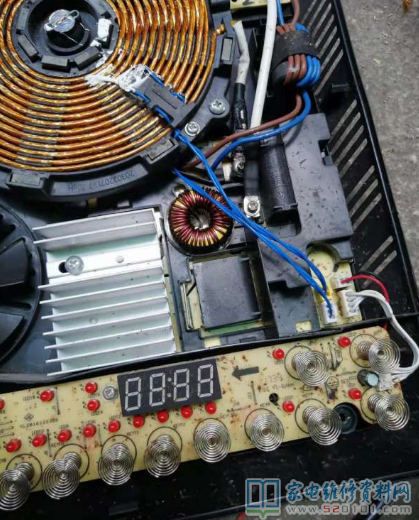

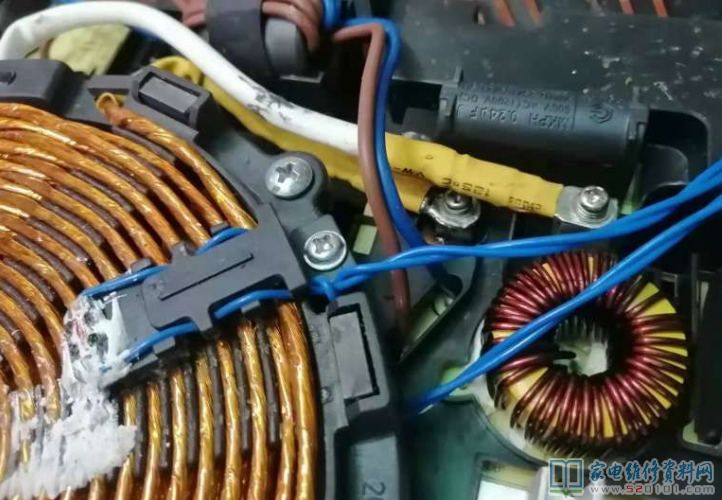

（5）那便是炉盘电磁线圈正反面布线的问题（内左右接300V键入端，外接IGBT，C极）许多修补员不按在出厂时的接线方法而接，就这个问题三言两语不容易讲通，现我简洁的说几句，谈一谈我的观点：为何接反后有的型号易燃易爆IGBT管，有的不易爆。（接错后并并不是上机操作就爆）当接错后；炉盘电磁线圈和电容器串联谐振的电压波型相位差就反过来了，这一我们都知道，（要提示的是线盘和电容器串联谐振时电压波型并不是完美的正弦波形，反而是单脉冲波型）这一相位差。反过来的单脉冲波型。经同歩电阻器导出来的电压数据信号就拥有差别，差异的尺寸和远程服务器的串联谐振相关，根据基本原理剖析，工作频率高的差别比较大，相反较小。大家都知道不一样牌子不一样规格的电磁炉振荡工作频率是不一样的，（振荡工作频率在20KH-40KH范畴内）同歩信息的差别，会使同歩数据信号操纵时，同歩的早与晚应该有更改，（使同歩范畴变小）因此毁坏IGBT管概率便会提升，振荡概率高的型号故障率更高一些，从这表明有的型号接反能一切正常工
作，有的却不可以，乃至不检锅。（这个问题我们在修电视机的过程中常常碰到，当行同歩单脉冲相位差反过来的时候会发生行同歩数据信号变弱
，使行同歩范畴变小，或者不同歩。导致行震荡工作频率的该变，我们都知道行震荡工作频率提高或减少都是会使行管易损的）电磁炉也是这般，缘故是二者原理类似。填补一点若炉盘和电容器串联谐振的电压波型是完美的正弦波形，那麼就沒有正接接反之分了。愚见！不管我剖析的是否，我建议线盘或是按在出厂接线方法而接，以防引起很多不必要的损害。
（6）屡损IGBT管不属于大家检修的问题，反而是顾客家电源插头，常常接触不良现象，或开关电源不稳，特别是在客户处于电压转变经常并且变化幅度大的场所，如;直流焊机，冲压机等，应用范畴里，非常容易导致电磁炉的毁坏，爆IGBT管。
电磁炉检修是害怕爆损IGBT 管故障——美的MC-SF2012 型
每每顾客维修电磁炉被诊断为爆损、屡损IGBT 管故障时，大家常常总觉得诧异！有时候乃至还觉得无计可施的“繁杂”，因此许多维修中心就以换板，或别的原因就婉拒拒修了！实际上那样处理是另有缘故：因为一部分设备维修工，对电磁炉各电路欠缺基本知识的认识及科学研究，按步就搬开展检修，結果在检修操作过程中若发生屡损巨额价格昂贵的IGBT 管。那麼，不仅挣不上酬劳，反倒还需要赔预算，因此对检修屡损、爆损IGBT 管的故障就望而生畏。
实际上，小编觉得，检修此类故障并不会太难！检修前，最先应分辨：是人为要素导致，或是电子器件损伤，或电子器件存有产品质量问题。维修时，可依靠数字万用表的检验宿小故障潜在性范畴，“对症治疗”，检修电磁炉才可以真真正正的做到游刃有余。
一、人为要素导致。
1、 炒锅的采用
电磁炉的炒锅采用，应当严格执行任意正室的炒锅开展应用。在设计方案电磁炉加热输出功率电路时，最先依据锅质的“磁电式”尺寸而定的，不一样的炒锅“磁电式”会决策电磁炉检锅单脉冲数量也不一样。如美的电磁炉炒锅不锈钢板（304）“磁电式”，比不锈钢201（430）“磁电式”要大，在同样2000 W 电磁炉上，若将不锈钢201（430）炒锅放上开展加热是没法做到额定值2000 W 输出功率；相反，将不锈钢板（304）炒锅放上开展加热，就易如反掌做到2500 W 乃至更高一些。所以说炒锅采用不合理，会造成电磁炉发生爆损IGBT 管缘故之一。
下边小编举几起表明：
故障例1：
日前，小编从大型商场厨具设备柜回购别的知名品牌的电磁炉专用型炒菜锅，原想配用以自己的美的MC-PY18B 型电磁炉，回家了后，将电磁炉通电启动，将新买的炒菜锅先使用一下，結果刚放新炒菜锅，加热油还没起烟，空气漏电开关（10A）已断电维护。将电磁炉手机后盖开启，发觉保险丝管已变黑，之后用500 型数字万用表电阻器（100 Ω）档检验髙压配电电路及LC 震荡电路，在其中发觉整流管、IGBT 管均已穿透毁坏。拆换上损伤元器件后，将电磁炉通电启动，放进旧锅，调试加热一切正常。
至此，小编忽然如梦初醒，刚刚真真正正导致爆损IGBT 管缘故为炒锅适用不合理而致。因此，为了更好地保证电磁炉不会再毁坏，不可以再应用该炒菜锅。此外，若电磁炉炒锅选装不合理，有时候也会发生加热输出功率不够的故障。
2、 油渍、臭虫及火锅水窜注入炉内。
餐厅厨房内卫生状况的优劣，是立即关联或危害电磁炉一切正常运作使用期限。除开餐厅厨房清洁卫生应维持干净整洁外，应用电磁炉世人务必到场切勿随便放锅后世离开，那样做轻则导致火锅水窜注入炉内，使电磁炉毁坏，严重将造成安全事故。此外，为防止臭虫窜进炉内，应维持电磁炉里外清理让电路不会受到走电等原因危害。通常，每一年最少有2次用“天拿水”对电磁炉主电路板、操纵表明板开展清理除污，以避免因很多油渍、烟尘及蟑螂屎积累在电路板上产生走电，会导致电磁炉发生爆损IGBT 管等故障。
故障例2：
近日，小编在接修一台美的MC-SH208 型电磁炉，通电后，操纵表明灯板发生无开关电源标示的故障。检修时，发觉该电磁炉主电路板已比较严重短路故障，为臭虫窜进卡在IGBT 管操纵极G 与集电结中间，使IGBT管操纵极G 电压升高导致IGBT 管不断饱和状态关断時间太长，导致电磁炉主控制回路电路发生比较严重短路故障。将损伤的保险丝管FUSE（12 A）、整流管BD（RS2006）、IGBT 管（IH20T120）都升级，启动放锅调试，整体恢复过来。

二、电子器件毁坏要素导致。

普遍的“美的”电磁炉故障除开上述情况外，通常，屡损、爆损IGBT 管与有关电路电子器件损伤要素是有关系的。其损伤电路有：主控制回路髙压配电电路、LC 震荡电路、推动变大电路、同歩电压较为电路、髙压检验电路、通电延迟电路及也就能待机电路等。
1、 主控制回路髙压配电电路。
髙压配电电路，就是指电力网电压经整流管整流器后，变化脉冲直流稳压电源，其电压为 305 V，供LC 震荡电路应用。该电路脉冲直流电电压多少是可以直接危害电磁炉震荡工作频率及IGBT 管饱和状态关断時间长度，当髙压配电电路损伤时，会导致电磁炉发生爆损IGBT 管故障。其检修方式如下所示例举：
一台美的MC-SH204 型电磁炉，通电休眠，用500型数字万用表直流电电压（500 V）档，测髙压配电电路中耦合电容C2（5 μF/275 V）对地为 305 V，一切正常。若该工作中点电压出现异常，多见整流管及耦合电容毁坏，会导致电磁炉在通电加热时发生爆损IGBT 管、警报不加热、不报警不加热、不断地检锅及时断时续加热等故障。此外，当电磁炉的插头电源线松脱及开关电源插座接线头欠佳时，也会导致电磁炉经常性发生爆损IGBT 管故障的产生。
故障例三：
一台美的MC-SH204 型电磁炉，通电时发生爆损IGBT 管故障。检修时，将毁坏的IGBT 管、整流管及保险丝管升级，并拆下来加热电磁线圈盘，用500 型数字万用表直流电电压（500 V）档，测髙压配电电路中耦合电容C2（5 μF/275 V）对地电压 250 V（一切正常为 305 V），取出C2 用数字万用表电阻器10 kΩ 档检验发觉已无效。因为髙压配电电压不够，导致电磁炉震荡工作频率过高，IGBT 管不断饱和状态关断時间太长，导致IGBT 管穿透毁坏。将损伤的耦合电容C2 升级后，上电放锅加热，调试整体恢复过来。
2、 LC震荡电路。
LC 振荡电路事实上是把电磁能转化成电磁能，由IGBT管、加热电磁线圈盘L 及串联谐振电容器C5 构成高频率LC 震荡控制回路，并根据IGBT 管高频开关关断、截至的功效，来完成操纵电磁炉的加热输出功率。
当LC 震荡电路损伤时，会导致电磁炉发生爆损IGBT 管、警报不加热及不报警不加热等故障。其检修流程如下所示：一台美的2005 年规范通板MC-SH2111 型电磁炉，取下加热电磁线圈盘，将该电磁炉通电休眠，用数字万用表直流电电压（50 V）档红直流电流表（ ）接进IGBT 管集电结c 上，黑直流电流表（-）接在整流管负级上，将电磁炉通电，这时数字万用表表针迅速从0 V 逐渐升高至 45 V 后，又回降至 0.6 V 电压，为一切正常。

( 1）串联谐振电容器容积与电压最高值

①当串联谐振电容器C5 为0.3 μF/1200 V时，测IGBT管集电结c 最高值对地为 45 V 至 0.6 V 电压，一切正常。

② 当串联谐振电容器C5 为0.27 μF/1200V 时，测IGBT 管集电结c 最高值对地为 42 V 至 0.6 V 电压，一切正常。
若测IGBT 管集电结c 最高值对地0 V 电压时，为串联谐振电容器C5 无效或短路毁坏及同歩电压较为电路中电压比较器U2D（LM339）毁坏，使辊輱讹脚导出高电平（一切正常为 0.1 V）。这时，若接好加热电磁线圈盘上电，会导致电磁炉上电时发生爆损IGBT 管常见故障。
（2）当测IGBT 管集电极c 最高值对地工作电压自始至终不断在 225 V 或 45 V 时，为髙压配电电源电路中耦合电容C4（5 μF/275 V）无效或引路。这时，若接好加热电磁线圈盘上电，会导致电磁炉上电加热时发生爆损IGBT 管、警报不加热、不报警不加热、不断地检锅及时断时续加热等常见故障。
（3）当测IGBT 管集电极c 最高值对地为 25 V 至 0.2 V 工作电压时（一切正常为 45 V 至 0.6 V），为串联谐振电容器C5 无效或引路。这时，若接好加热电磁线圈盘上电，会导致电磁炉上电加热时发生爆损IGBT管、警报不加热及不报警不加热等常见故障。
（4）将电磁炉上电，当测IGBT 管集电极c 对地为 0.6 V 工作电压，一切正常，装上加热电磁线圈盘测IGBT 管集电极c 对地为 305 V 工作电压，一切正常。这时，若上电启动，放锅加热，会导致电磁炉发生爆损IGBT管常见故障，为加热电磁线圈盘毁坏而致。
（5）将电磁炉上电，当测IGBT 管集电极c 对地为 0.6 V 工作电压，一切正常，装上加热电磁线圈盘测IGBT 管集电极c 对地为 305 V 工作电压，一切正常。这时，若上电启动，放锅加热，会导致电磁炉发生爆损IGBT管常见故障，为IGBT 管操纵极c 对地分压电阻R38 引路毁坏而致。
（6）将电磁炉上电，当测IGBT 管集电极c 对地为 0.6 V 工作电压，一切正常，装上加热电磁线圈盘测IGBT 管集电极c 对地为 305 V 工作电压，一切正常。这时，若上电启动，放锅加热，会导致电磁炉发生爆损IGBT管常见故障，为IGBT管操纵极G 限幅稳压二极管Z1走电而致。
