海棠双桶洗衣机控制原理及维修经验

普通型双桶洗衣机在广大农村占主要地位。本文以海棠牌双桶洗衣机为例介绍控制电路原理及维修经验。

一、电路控制原理

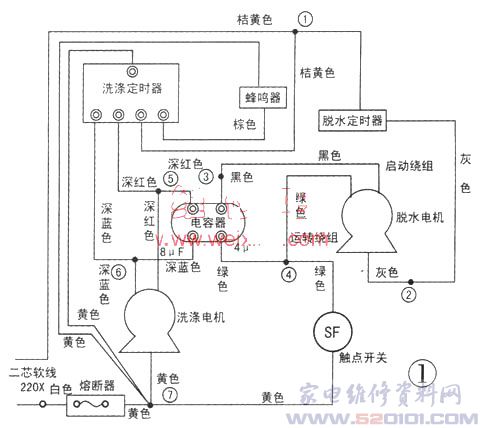

海棠牌双桶洗衣机控制电路见图l。220V电源通过二芯软线进入熔断器后分四路。
第一路供给蜂鸣器。洗涤定时器在洗涤时间结束前25秒接通蜂呜电路，蜂呜器告警以告知主人。
第二路供给洗涤定时器内的微型电机．由定时旋钮控制其工作时间。
第三路接至洗涤电机绕组的公共引出端黄线⑦，另一端由定时器内功能开关(即洗涤方式选择)外引出线(深红色⑤、深蓝色⑥)及并联的8uF电容器构成回路。当定时器内微型电机工作时，带动内部触点交替变换，洗涤电机内两绕组(5．6Ω)的电源通断也在交替变换，使电机做正反运转。以上三路的电源的另一端回路均由定时器桔黄色引出线①提供。
第四路通过触点SF开关接至脱水电机运行绕组引出端④和4uF电容器一端。电容器的另一端接脱水电机的启动绕组引出端③。脱水电机绕组的公共端②通过脱水定时器连至电源另一端构成回路，使脱水电机做逆时针运转。触点开关是由脱水桶盖来控制的，掀起盖板时，触点断开，电机停转。

二、脱水桶不转的维修经验
脱水桶不转在双桶洗衣机的故障中比例较高。先扭动脱水定时器，看脱水桶电机是否转动，应检查熔断器是否断路。熔断器断路一般有两种情况。一是自然熔断，保险管内无痕迹。这是电源电压不稳或负载过重造成的。二是熔断器玻璃管内有发黑发黄的痕迹，有的甚至玻璃管炸裂。这是由于电源线或电机绕组内绝缘损坏而造成的短路。先找出短路部位并修复后，再换同规格保险管开机。
1．检查脱水定时器：拆开洗衣机背后上部的长条盖板，扭动定时器．听有无发条嗒嗒的响声。再拆开定时器后盖，观察两触点接触是否良好。定时器常见的故障是发条断裂、位移。现象是扭动定时器后不返回或立即弹回。有的定时器发条安装在主轴上．拆开后盖便于检查；有的发条则装在后盖上，不宜拆卸，拆卸不当易造成发条紊乱。检查定时器的通断，最好的办法是将定时器控制电机的两根线短接，看电机是否运转。
2．检查脱水桶上盖开关：上盖开关的位置在脱水定时器旁侧。上下掀动脱水简盖板，看开关的两弹片接触是否良好。可用细砂布磨光触点，再用尖嘴钳使触点复位，保持接触良好。
3．检查脱水电机的启动电容：脱水电机配用的电容器容量为4uF(有的洗衣机用5uF)。
电容器出现故障后，会产生下列情况：(1)电容量减小、漏电。使电机转速缓慢，有时空载正常，负载无力；(2)电容失效，使电机不转，有时可听到较小的电磁声；(3)电容击穿，电机无法转动．发出很大的电磁哼声，电机发烫，并发出焦糊味。
断开电容器的一根接线，短路两电极后，用万用表R×1k挡测量，表针向右摆动一个角度后返回阻值无穷大(表针摆动角度大小和电容器容量大小成正比)，则表示电容器正常。
如果维修现场没有万用表，采用代换也是一种快速办法。海棠洗衣机采用的是连体电容，4uF电容和8uF组合在一起，这时可将8uF电容引线接到4uF电容线上试机。当然前提必须是8uF电容正常。
更换电容器时应注意以下几点：(1)脱水电机输出功率在40-45w之间的。配用4～4．5uF电容；功率在60W左右的应配用5～6uF电容。电容容量太小则电机无力；电容量太大会影响电机寿命。(2)启动绕组接电容，接好后试机，电机应逆时针运转，否则影响刹车性能。
4．检查电机：检查电机分两步。

(1)外观检查：接通电源．听脱水电机有无电磁声。若有电磁声而不转，可以脱掉刹车，拨动连轴器，看电机运转是否灵活。常见故障是电机的转子和定子间隙变化。

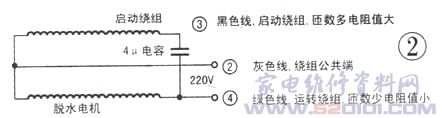

(2)绕组检查：电机转动灵活但仍不启动，则需检查绕组部分。断开图2所示的②③④三个接线端，万用表Rxl0挡测启动绕组(②-③)端电阻，正常值应在120～130Ω左右；测运行绕组(②～④)端电阻。正常值应在80～90Ω左右。测③～④端电阻值必然是②～③端和②～④端电阻之和。当不知道两个绕组的标记时，可根据以上原则任意测两次就可找到相关的绕组。一般规律是运转绕组在几十Ω左右：启动绕组在几十至一百多Ω左右。
绕组内部烧损严重的应重绕或更换电机。更换的电机应测试空载电流。脱水电机的功率一般在45～70W之间，用钳形电流表检测，电流应在0.3～0．6A之间。大于0．8A的，说明电机绕组短路或局部短路，工作几分钟后，铁芯发烫。在更换电机后应检查脱水筒密封圈的好坏，一般情况下，密封圈应同时更换。否则新换的电机因漏水会很快损坏。
依据笔者的维修统计，脱水电机的损坏，大部分是因为脱水桶底部密封圈长时间缺油(此部位加油很不方便)，磨损后而造成漏水。为了延长电机寿命。笔者采用一块0．3～0．5mm厚的白铁皮，面积能盖住电机再稍大些即可，中间钻一孔，孔的直径小于连轴器盘。根据刹车盘的螺丝位置钻三个小孔，将铁皮固定在刹车盘下面，即使脱水桶少许漏水，也不会影响电机的使用。
5．机械部分引起脱水筒不转的部位
(1)刹车线过长，刹车线调整座及支座损坏，导致电机抱闸，启动困难。
(2)洗衣机长期停用．脱水桶轴和底部密封圈轴套因缺油锈蚀卡死。
(3)电机连轴器紧固脱水桶的螺丝松动，导致电机转而脱水桶不转。

三、洗涤桶不转的维修经验
脱掉洗涤电机传动皮带，扭动洗涤定时器，看电机是否转动，会出现以下两种情况。
1．电机运转正常，但洗涤涌不转
(1)传动皮带磨损、松弛造成丢转打滑。更换皮带及调整电机的安装位置。
(2)减速器或波轮被卡住，轴套锈死。应更换波轮轴。
2．电机本身不转
(1)电源正常，看电机通电后有无电磁声。有电磁声则关断电源，拨动电机风扇，看转动是否灵活。
(2)检查电容器：海棠牌洗涤电机配用的电容容量是8uF。决定更换电容器时，应注意和洗涤电机功率的匹配。90W的电机用8uF电容；120W的电机用10uF电容。
(3)检查洗涤定时器：海棠牌洗涤桶配用的是双轴电动定时器，一个轴负责洗衣定时，其内无发条，由一只微型电机来带动凸轮触片工作。另一个轴负责水流选择功能。

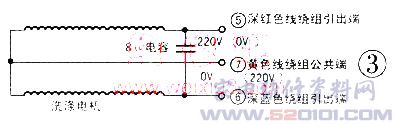

接通电源后．扭动定时器的定时旋钮和水流功能旋钮(轻柔洗、标准洗和单向洗)，看洗涤电机能否转动。如只有一个挡能转动．则是水流功能开关故障：如三个挡均无效，则是定时部分故障。通电扭动定时旋钮，看能否回到零位。见图3，剥开⑤～⑦或⑥～⑦绝缘线的少许部分，用万用表250V挡测它们之间的电压，应交替显示出220V和0V(也可借助电笔测试)。如无电压，表明定时器有故障。常见的故障有定时器内微型电机绕组烧坏．外接电阻及导线断路等。定时触片接触不良。有时会发生洗涤电机单向运转的故障。

检查微型电机：卸下电机的外罩。测量微电机两引出线阻值．应在20k左右。
检查触片：扭动定时旋钮，再打开外壳，观察触片和触点的状态。电机及电源触点应接触紧密，通往洗涤电机一路(正或反)的触点应接触良好。也可用万用表Rxl挡确定各触点是接好。检查时应断开电源。
(4)若定时器及其电路正常，电机仍不运转，则检查电机绕组，见图3。
因为洗涤电机要正、反向运转。所以它的两个绕组线径，匝数都是一样的。故直流阻值也一样大。测⑤～⑦或⑥～⑦之间的阻值应在40Ω左右。⑤～⑥之间的阻值应是两绕组的之和，在80Ω左右。不符合上述规律的，表明电机有故障，鉴别方法同脱水电机。其他型号洗衣机的洗涤电机绕组也大同小异，一般在20～50Ω左右。它和电机的输出功率有关，功率大的电机，其绕组阻值小，反之则大。海棠配用的电机是90W，有的用120W。正常空载电流应在0．5~0．8A范围内。
