小天鹅XQ830-8全自动洗衣机电脑板的检修与原理

发布日期: 2021-12-25 08:48 浏览:193
核心摘要:无锡洗衣机厂生产的“小天鹅”XQ830—8型微电脑全自动洗衣机,如故障发生在电脑板,一般都给予更换而不对电脑板进行维修,这对用户不利,其实电脑板也是可以维修的。 一、电脑板原理简述 实测电路图如图所

无锡洗衣机厂生产的“小天鹅”XQ830—8型微电脑全自动洗衣机,如故障发生在电脑板,一般都给予更换而不对电脑板进行维修,这对用户不利,其实电脑板也是可以维修的。

一、电脑板原理简述

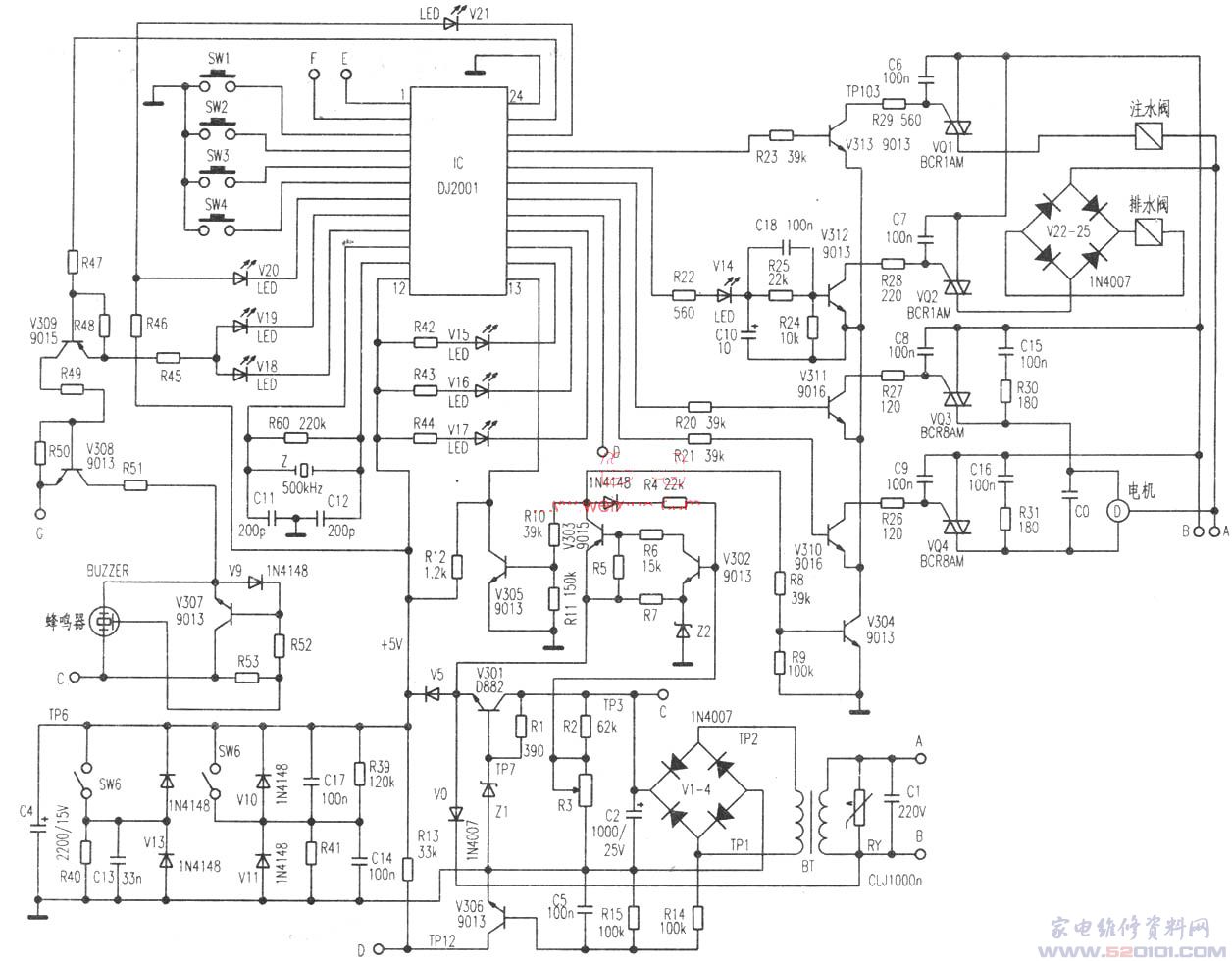

实测电路图如图所示(供参考)。

DJ2001为四1立单片微处理器,是该电路的核心。其12脚为+5v电源,24脚为地;11和12脚为振荡端子,外接500kHz晶振;③、④、⑤、⑥脚接开关SW1、sw2、SW3、SW_4分别作为程序、周期、水流选择按钮;⑦和22脚接水流选择显示二极管V20和V21;⑧和⑨脚接周期选择显示二极管V18和V19;14、15、16脚接v15-v16发光二极管作为程序选择指示;①和②脚分别监测压力开关和安全开关的工作状态;13脚监测电源电压,以对芯片进行电压保护;18、19、20、21脚输出控制信号,通过V310—v313驱动可控硅VQ1、VQ4,以实现对电机、排水阀、注水阀的控制。V306将50Hz交流负半周变换为方波咏冲送至微处理器的17脚作为同步信号,使可控硅过零触发。V301组成简单的串联稳压电源,提供+5V电压。
电恼板上有六个接插件,分别连接电机、压力开关、安全开关、注水阀、排水阀及电源开关。
此外,整个电脑板正、反面均用8毫米厚的透明胶密封,以防水、防寓蚀。修理时去除了密封胶,修理检查无误后直再用玻璃胶重新密封,以保安全。

二、常见故障及维修
该型洗衣机电脑板中的易损元件是:电源调整管V301、控制管V304、驱动管v310~v313及可控硅VQ1~VQ4。由于有保护措施,徽处理器DJ2001损坏的可能性很小,所以该电脑板的元件级故障是可以维修的。
1.稳压电源故障
故障现象:接通电源后,所有发光二极管均不亮,按键不起作用。
检修:在排除220V交流电源和保险丝故障的前提下,出现该故障现象一般为电源管v301故障,因该管功耗较大,散热条件较差,容易发生过热烧毁现象。V301的原型号为D882,可用同类NPN管替代,也可用7805稳压集成块代替。此时,应去掉R1,并将V5和z1短接。
2.保护电路故障
故障现象;发光二极管不亮,按键不起作用,蜂鸣器也不响。
检修:从现象看与故障1相同,但原因却与之大相径庭。此时电源管v301是正常的,而可能是保护电路起控,或是保护电路有故障。在这里,V302和V303组成保护电路触发器,触发信号取自R3。当电源电压低于178v时,R3上的电压不足以使V302饱和导通,于是V303输出低电平(TP9点),通过V305送给微处理器13脚高电平,使其处于保护状态。同时,TP9的低电平也使V304截止,TP10处于高电平,微处理器发出信号使V301-V303截止,保护了电机、排水阀和注水阀。由于V308也受TP10的控制,所以蜂鸣器不响。当电源电压高于178V时,TP5点的电压应为5V,TP9点应为高电平,保护解除,将正常工作。此时,若TP9仍为低电平,说明触发器工作不正常。除了v302或v303损坏外,大多为电位器R3不良,导致无触发信号而误保护。维修或更换R3后,最好配合调压器调整R3的起控点。
3.控制管V304故障
故障现象:通电后,指示管发光,按键也起作用,但无注水或排水动作,蜂鸣器也不响。
检修:按键起作用,说明电源和触发器工作是正常的,故TP9点应为高电缸,TP10点应处于低电位。一旦v304损坏,TP10点为高电平时,就会导致上述故障的发生。
4.不进水或进水不止故障
不进水:开启电源后无注水动作,人工加水至正常水位后,能进入洗涤、排水、脱水程序。
检修:该故障应首先检查注水阀线圈有无短路或开路,正常情况下其阻值约为4.5k。此外应查可控硅VQ1、v313和电脑块21脚有无正电位控制信号。
进水不止:开启电源后开始注水,当水注到正常水位后,仍然进水不止。
检修:对这种现象,一般说注水阀是正常的,而如果可控硅未击穿,问题可能在驱动管V313。正常时注水程序中V313的基极和集电极电压应稍大于1V,而洗涤程序中其集电极电压应在5V左右。本例故障为,v313集电极电压一直小于1v,从而造成可控硅通电即导通,加水不止的故障。
5.不排水和排水不止故障
不排水:开启电源,能进入注水、洗涤程序,但洗涤程序结束后无排水动作,随后即进入关机报警程序。
排水不止:开启电源便能听到排水阀电磁铁吸台声,注水阀进水而排水阀排水不止。
故障分析:这两种故障与不进水和进水不止故障雷同,是由驱动管v312、可控硅VQ2和排水阀故障引起的,这里只介绍排水阀的故障判定。
排水阀电磁线圈由A、B两线圈串联构成。A线圈的阻值为120Ω,A+B线圈的阻值为3300Ω。若并联在B线圈的开关MS接通时,线圈阻值过大或过小,均说明排水阀或MS开关不良。
