小天鹅XQB40-868FC洗衣机称重电路维修

故障现象：小天鹅XQB40-868FC型洗衣机，接通电源，按下启动按钮，不久就发出报警声，在显示窗口出现“E9”字样，查看说明书，得知“E9”是表示自动称重系统失灵了。

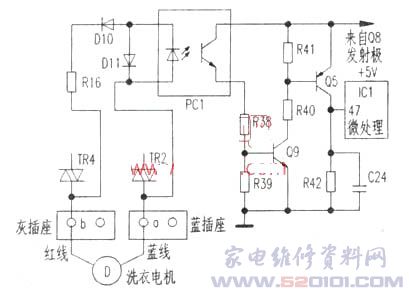

称重电路是检测洗衣量多少的电路，实绘此部分电路如图所示。当水位达到预设水位后，微处理器在一定时间内连续发出通断脉冲来驱动洗衣电机工作，由于电机断电后电机转子在惯性作用下继续运转，此时电机便成为发电状态，在线圈上就有感应电压出现，其电压的幅度、频率和维持时间，与惯性转速的大小、转动的时间成正比。该感应发电电压经R16、D10和光电耦合器PC1检出。当衣物量多时，对电机惯性转动的阻力就大，电机发电时间就短，PC1检出光电脉冲少；反之当衣物量少时，PC1检出光脉冲多，而PC1检出的光电脉冲经Q9、Q5放大整形，R42限幅、C24滤波后，输入到微处器的47脚，IC1对此脉冲个数计数，并与其内部程序设计好的衣量多、中、少模拟量进行比较，就能较准确地测得洗衣量的多少。

故障检修：应先查最容易发生故障的部位，从本例看，微处理器损坏的可能性最小，这是因为没有并发其他故障，又能正常显示故障代码。在信号整形放大部分，因电源电压只有5V，三极管、阻容元件除了某个焊点出现虚焊外一般不易损坏。而在信号检测部分，因电机运转时，是接触的高电压，所以这部分元件损坏的概率较大。拔去印刷线路板上控制电机运转的灰色和蓝色插头，用万用表R×1k挡测线路板上的a、b两点，红、黑表笔正反两次检测，指针都不发生偏转，说明已开路，剥去这部分硅橡胶，细查是R16开路，用一只100k/5W电阻更换后试机，一切正常。最后用玻璃胶封补该处。如果万用表测得a、b两点正常，并不能说明信号检测部分就完好，还要进一步检测D11和PC1是否完好。
