西门子WM2100滚筒洗衣机通电后指示灯亮，程控器工作，电动机不转

故障现象：通电后指示灯亮，程控器工作，电动机不转。
分析与检修：此洗衣机的运转电机为单相串激电动机。转速500—800r／min为了调节串激电机转速，控制电路中单独设置一一个调速板，配合程控器，使电机在洗涤，脱水等工作状态下产生相应的转速。

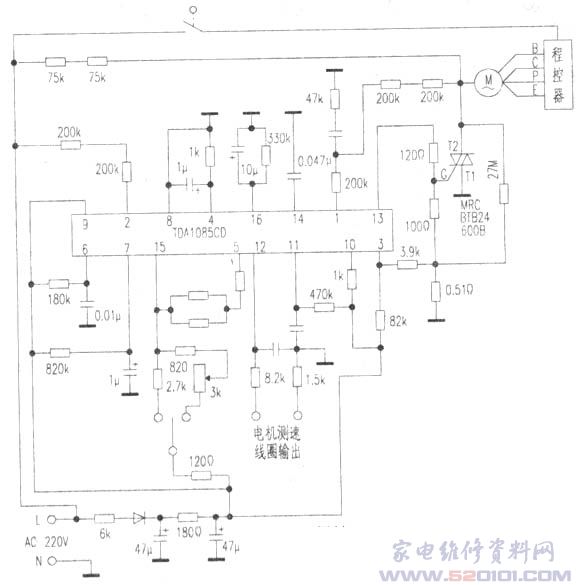

断电后用万用袭测电机电枢，定子、测速绕组的阻值都正常；也无烧焦痕迹。开机后等洗涤程序到时，测调速板AC端有电(据实物测绘的调速板电路如附图所示)。再测调速板N与F端(也就是双向可控硅T1、T2端)有Ac220V，说明可控硅在截止状态。再测调速集成块TDA1085的13脚，有控制电压到可控硅的控制G极，断电焊下双向可控硅测量，发现控制极与其他脚间已开路。因找不列原型号(BTB24.600B)双向可控硅，试用国产型号3CTS10双向可控硅代换，装机后，电机运转正常。
