精艺DGK-63L电子消毒柜原理与维修（图）

DGK-63L电子消毒柜具有红外线高温消毒和电子臭氧消毒两种功能。

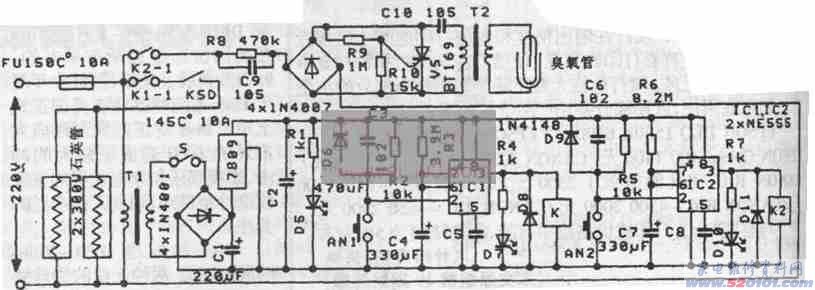

电路原理筒述
按下s键，控制电源接通，D5亮，按一下AN1键，触发定时电路IC1，D7点亮K1工作K1—1接通，市电经控温器KSD供电给两根300W的石英管，释放出高能量红外线，迅速使柜内温度升高，当升高到消毒标准上限温度时，KSD自动切断石英管电源；当温度降至消毒标准下限温度时，KSD复位接通市电，石英管又开始加热，使消毒温度保持在合适状态。按一下AN2键触发IC2，D10点亮K2工作K2-1接通，市电经C9分压后整流给C10充电充电结束后经R9触发单向可控硅VS导通。脉冲升压变压器C10经T2初级放电，T2次级感生数千伏脉冲高压，使空气电离放电，产生臭氧；c10放电完毕，VS截止，c10又被充电而后Vs又导通放电，循环往复，使密封的柜内氧分子浓度逐渐减少。而食具上残留致病微生物赖以生存的氧气将消耗殆尽，使之“窒息”以达到消毒目的。

常见故障与维修
[例1]故障现象：消毒柜使用一段时间后，按所有键都无反应。
分析维修：按所有键无反应大多为无电源电压，打开盖板，测得FU已熔断，更换后功能恢复正常。查其他电路无异常。
[例2]故障现象：高温工作正常，臭氧功能指示灯亮，但臭氧发生器无“沙沙”放电声。
分析维修：臭氧发生器不工作，可打开臭氧发生器外盖，将环氧树脂挑开，经测C9开路及R8断路，故障主要因为vs击穿造成电流过夫，二极管击穿，c9过流过热而炸裂。逐一换之，功能恢复。修好后仍用环氧树脂灌封。
[例3]故障现象：高温消毒时间不到三分钟便自动停止。
分析维修：该现象为定时电路故障，检查电路发现定时电容器c4已胀开，更换后故障排除。
[例4]故障现象：未经操作自行进行消毒过程。
分析维修：NE555(IC1)的触发端②脚的R2、C3、D6等抗干扰元件失效时，如有强干扰信号会使定时电路出现误动作。经查为R2、c3失效，用同值的元件换上后，再无上述现象出现。
