1.豆浆机的机械系统构成

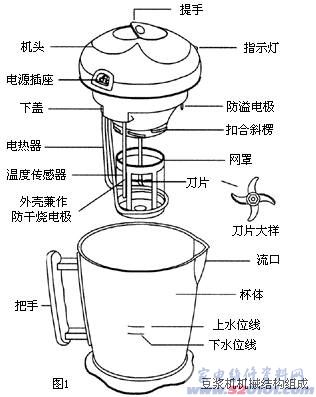

九阳知名品牌豆浆机，选用全智能操纵，完成加热、磨浆、煮浆和延迟熬煮全过程全自动化技术，尤其是因为加设了“慢火熬煮”程序处理，使豆桨营养成分更为丰富多彩，口味更为香泽。该型号构造构成如下图1所显示。
(1)杯体:杯体像一个粗硕的杯子，有门把和流口，适用于装水或豆桨。杯体有的用塑胶制做，有的用不锈钢加工，但全是合乎食品卫生标准的不锈钢板或聚丙稀脂材料。购买时以挑选不锈钢板杯体为宜，主要是有利于清理。在杯体上标着“上水位线”线和“下水位”线，为此标准对杯体的加水流量。杯体的外沿沿正好套上机头下盖，对机头起固定不动和支撑点功效。
(2)机头:机头是豆浆机的总程，除杯体外，其他各零部件都固定不动在机头上。机头机壳分顶盖和下盖。上盖有提手、工作中显示灯和电源插头。下盖用以安裝各关键构件，在下盖上方（也即机头內部）安裝有温控开关、变电器和磨浆电机。外伸下盖的下边有电热水器、刀头、网罩、防堵电级、温度感应器及其防空烧电级。必须表明，下盖的材料一样必须合乎食品卫生标准。
(3)电热水器:加温输出功率800 W，金属材质，用以加温豆桨。
(4)防堵电级:用以检测豆桨烧开，避免豆桨益出。它的直径5 mm，合理长短15 mm，处于杯体上边。为确保防堵电级一切正常工作中，务必立即对其清理整洁，与此同时豆桨不适合太稀，不然，防堵电级将丧失安全防护功效，导致溢杯。
(5)温度感应器:用以检测“加热”时杯体内的温度，当水温做到MCU（SH66P20A）设置溫度（一般规定8O ℃上下）时，运行电机逐渐磨浆。
(6)防空烧电级:该电极并不是单独构件，反而是运用温度感应器的铝合金机壳兼。外壳直径6 mm，合理长短89 mm，长度比防堵电级长许多，插进杯体底端。杯体水位线一切正常时，防空烧电级下方是理应被泡浸在水中。当杯体中水位线稍低或没有水，或机头被提到，并使防空烧电级下方离去河面时，MCU(微处理器)根据防空烧电级检测到这类情况后，为保安全，将严禁豆浆机工作中。
(7)刀头:外观设计神似船只飞机螺旋桨，高韧性金属材质，用以破碎豆粒。
(8)网罩:用以盛黄豆，过滤豆桨。图1为了更好地可以认清别的构件，图内未将网罩的网眼画出去，并且将网罩与机头下盖画成份开的，具体工作中时，网罩根据结合斜楞而与机头下盖是扣合在一起的。清理的时候会发觉，因遇热后网罩与机头下盖结合发生过紧，因而拆装网罩时要首先用冷水将其制冷，以防用劲过大而刮伤手或损坏网罩。尤其是清理网罩较为费劲，通常让客户觉得太艰辛，这一问题造成各高度重视。九阳公司通过技术革新，对网罩改善完成了重大进展，运用九阳专利权引流技术性的拉法尔网，配对“ X型飓风刀头”，经上万次全循环系统细致打浆，不仅大大的地增强了豆桨营养成分品质，与此同时使网罩的清理越来越简单而轻轻松松。
2.电源电路基本上检测方式
(1)豆浆机电源电路的主要特性

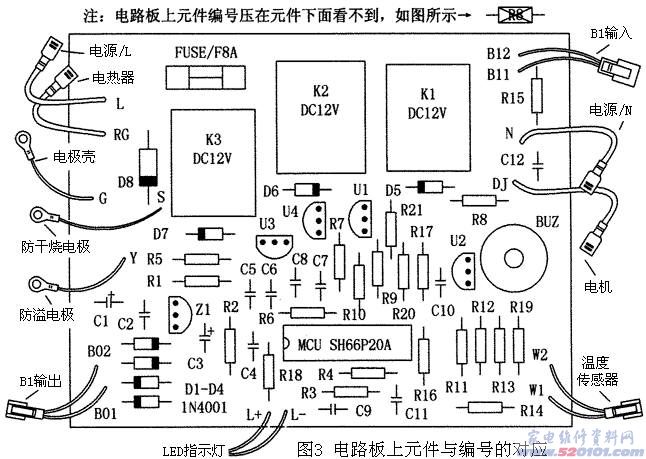

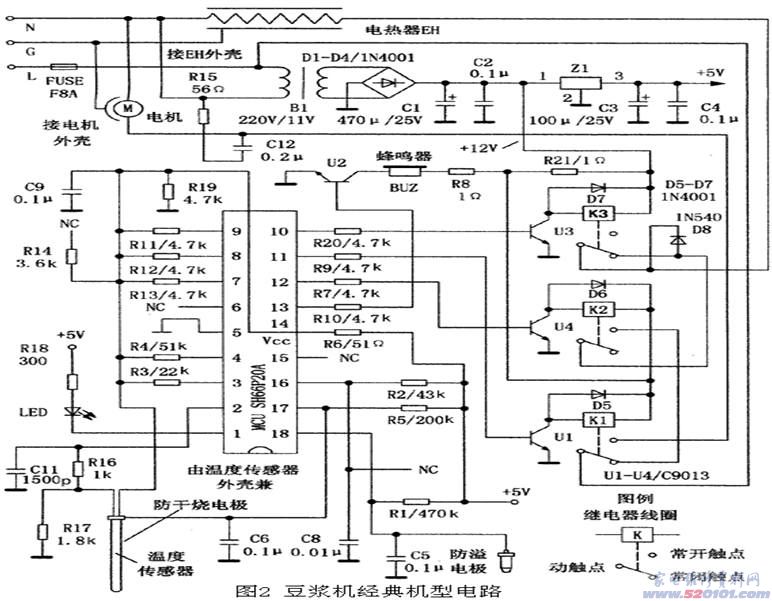

图2所显示。为九阳經典型号原理图，具备普遍的象征性。一般豆浆机的加热、磨浆、煮浆等全自动化技术全过程，全是根据 MCU相关脚操纵，相对应三极管推动，再由好几个汽车继电器构成的汽车继电器组执行电源电路变换来进行。只需把握这一条基本定律，就可对全部型号的豆浆机开展电源电路查验，清除各种常见故障。可是，有一些型号线路板的制做有点儿问题，它是将元器件的识别码压在元器件下边的，因而在电路板上只有见到元器件，而看不见元器件识别码，那样针对电源电路的检测极不方便。因此，文中得出图3所显示。图里将各元器件识别码，一一标明。
(2)电阻器、电容器及二极管、三极管的基本上检测方式
这几类元器件的检测大多数可在路精确测量，必需时可用出来独立检测，方式非常简单。
(3)MCU集成ic的基本上检测方式
因为线路板安裝在机头内，检测十分不方便，即使念头可以检测，殊不知在机头内通电检测风险性比较大，因此小编运用检测MCU各脚对地电阻值来分辨。表1列举MCU管脚对地电阻值，从而表可以看得出，MCU管脚对地电阻值有显著的周期性，4个操纵管脚和2个检测管脚，记号笔测皆为4.5 kΩ，水笔测操纵脚皆为8.2 kΩ，检测脚皆为8.6 kΩ。假如测定电阻值偏离表中数据，表明测定管脚并不是內部穿透或引路，便是外部元器件有什么问题。
(4)汽车继电器基本上检测方式

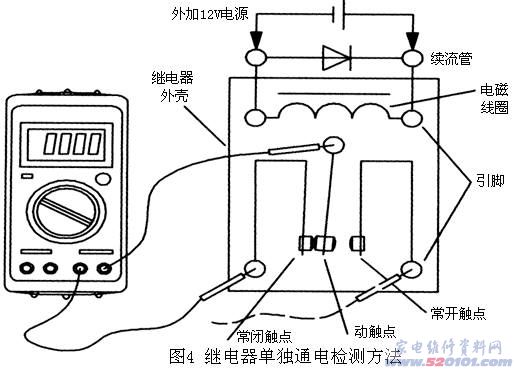

因为豆浆机工作中时离不了水和蒸气，因此机头渗水，构件返潮、起霉，客户稍不留意便会产生，对汽车继电器导致危害。并且汽车继电器本身电流量负荷非常大、变换经常，因而非常容易将接触点烧毁，使豆浆机没法工作中。一样，在整体通电标准下，对汽车继电器检测很艰难，因此小编采用对汽车继电器独立插电法开展检测，如下图4所显示。另加一个DC12 V开关电源，留意将该开关电源正级接在续流二极管负级上，负极接在续流二极管正级上，接入或断掉另加开关电源，应当听见汽车继电器吸合与释放出来姿势传出的响声，并且精确测量开与关或常闭点，应当有接入或断掉相对应的体现。假如汽车继电器无姿势体现，表明汽车继电器磁铁线圈有什么问题，针对图2所显示电源电路，一切正常状况K1、K3磁铁线圈电阻值为380 Ω，K2为190 Ω。假如无对应的接入或断掉体现，表明这也是接触点己被烧毁的原因。
豆浆机常用汽车继电器，工作标准电压多见DC12 V，接触点负荷额定电压多见10 A(28VDC)。因为豆浆机工作中情况的独特必须，汽车继电器的代用，理应挑选大品牌的高品质汽车继电器。
(5)磨浆电机基本上检测方式

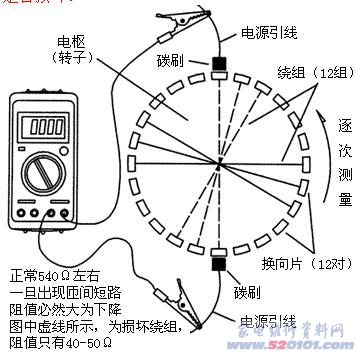

小编发觉，有相当于一部分豆浆机电机输出功率容量过小，因输出功率不够，升温过高，再再加上渗水、返潮等各种因素而烧毁电机，几乎是各型号的一种常见问题。对电机应最先形象化查验，看电机各绕阻是不是有烧糊、短路和断路等状况，换相片和电机碳刷是不是毁坏，电机上以及周边是不是有黑色粉末，拿手旋转电机是不是灵便。电机工作中异常或不转，而形象化查验内未见异常，那麼就需要对电机绕阻开展检测。
