电流电压互感器T1次级线圈磁感应的负载电流抽样数据信号

常见故障状况：一台富士宝LH-1000H型、1300W全智能电磁灶，放好炒锅，按压开机键就烧商业保险。

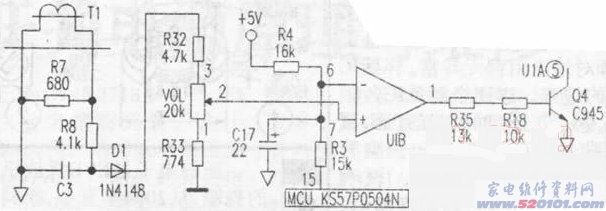

剖析与维修：打开表盖查询，除熔断丝损坏外，IGBT管也末能避免。这已经是持续第三次产生该常见故障了。按道理，该查验的都查过去了，相信已没留短路故障安全隐患才插电调试的，怎会再度烧IGBT管呢?因此再完全查验别的层面，发觉输出功率保护调整电阻器VOL(20k)上的封漆标识与原来调的似置不符合。显而易见，VOL已被调乱，有关部分电源电路见图下所显示。电流电压互感器T1次级线圈磁感应的负载电流抽样数据信号，经D1、R7、R8、C3整流器、过滤，又经R32、VOL、R33分压电路送进U1B⑦脚；由MCU单片机设计15脚导出的PWM单脉冲工作电压经过R3、R4、C17构成的秘分电源电路光滑过滤后，做为输出功率操纵脉冲信号送至U1B⑥脚。因为VOL调乱，不可以恰当体现负载电流值，使MCU操纵丧失根据而造成IGBT管一直运行在大电流情况而无法执行保护。维修时，先拆换10A／250VAC熔断丝和IGBT管。随后复诊R32、VOL、R33并事先把VOL1-2端调至15k后插电调试，电磁灶(不烧商业保险)能安全性加热。随后开展检测调节，在业余组标准下检测、调节功率保护。方式是在电磁灶一根电源插头上卡上钳形电流表，置电磁灶于最大加热挡。随后少量更改负载(如改变锅与灶面的间距)，在钳形表电流读值显著超出8A时调整VOL，使电磁灶能执行保护停上加热便可。
