220V电压火线零线L经温度商业保险

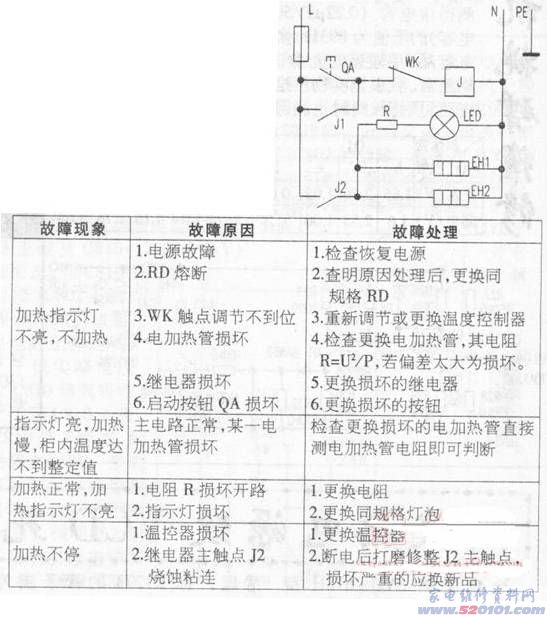

220V电压火线零线L经温度商业保险RD边加个开关电源按键QA，按住QA，电压经双金属式温度控制板WK常闭点加至继电器J电磁线圈上，继电器J吸合，其常开触点儿合闭，自维持为继电器电磁线圈配电。与此同时接触点J2合闭为电加热管EH1、EH2配电，加热显示灯LED亮，标示消毒柜已经加热。电源电路中电阻器R串连在加热显示灯中起降血压过流保护功效。可调整温度控制器WK，使消毒柜内温度合乎消毒规定，其缺陷是姿势温度偏差偏大。电加热管EH1、EH2输出功率约为300W上下，各自安裝在柜里最底层和后背。
2.应用
(1)消毒柜开关电源耍有维护电线接头。
(2)消毒柜周边不可以放易燃性、易燃易爆物件。
(3)不能用湿手打开电源总开关。消毒结束先断开开关电源，待柜里物件温度降低后再拿消毒物件。
3.检修
该型消毒柜电源电路简易，关键常见故障及解决方式如表。
