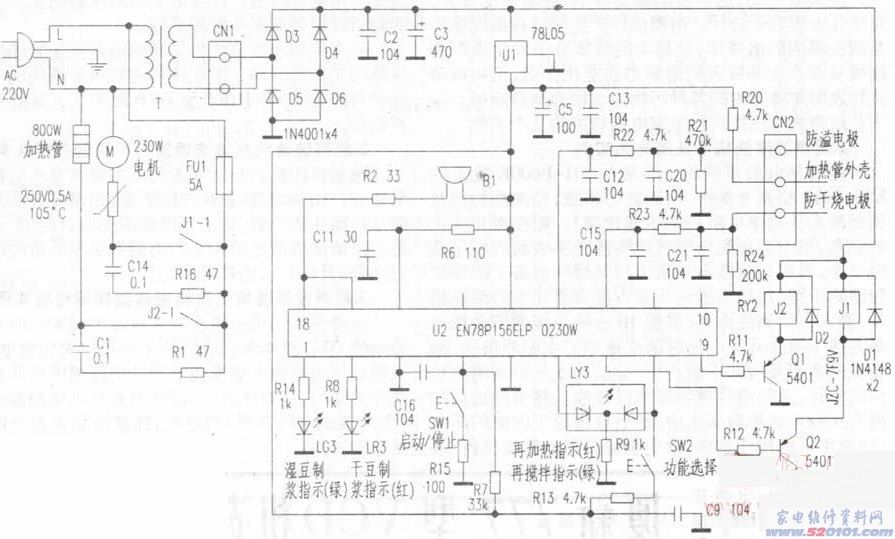

赛尼LDJ15—2B全自动豆浆机选用全智能摔制技术性，完成了磨豆制浆自动化技术；有“湿豆制浆”、“湿豆制浆”、“再加热”、“再拌和”等四种工作方式，每一次实际操作都是有对应的光控提醒，很有特点。照实体制作出的电电路原理图见图下所显示，供维修参照。
一、原理
该设备由主控芯片CPU集成icU2(EM78P156ELP)以及外围电路构成：沟通交流电压经小型变压器T降血压、D3～D6整流器、C3过滤后输出9V工作电压，一方面为汽车继电器J1、J2给予开关电源，另一方面经三端稳压器Ul(78L05)稳压管后输出5V直流电压做为CPU及外围电路的工作中开关电源。
应用时，添加适量水和大豆后，先开展作用挑选(SW2)。按一下SW2，CPU②脚输出高电平，绿灯(LR3)亮，实行湿豆制浆程序流程；按几下SW2，CPU①脚输出高电平，信号灯(LG3)亮，实行湿豆制浆程序流程；按三下SW2，CPU⑥脚输山高电平，两色发光二极管(LY3)发彩光，实行再加热程序流程；按四下SW2，CPU⑧脚输出高电平，两色发光二极管(LY3)发绿光，实行再拌和程序流程。SW1为“运行／终止”键，选中相对应作用后，按一次此键运行作用程序流程，设备进到相对应的运行状态，情况显示灯闪烁，再按一次此键，设备则停止工作，并修复待机状态。
当程序执行到要加热时，CPU⑦脚输出高电平，汽车继电器J1跳停断掉，电动机控制回路被断开，与此同时⑨脚输出低电频，汽车继电器J2得电吸合，电加热管电源电路接入，逐渐加热；当程序运行到要打豆磨浆时，CPU⑨脚输出高电平，J2断掉，终止加热，与此同时⑦脚输出低电频，J1吸合，逐渐打豆磨浆。
CPU12脚接防空烧电级。当所加水位线适度时，5V开关电源经R20，加热管机壳、豆桨、防空烧电级、R23、R24，使12脚为高电平，CPU即实行各特定程序流程；如小于最少水位线时，R23、R24使12脚为低电频，CPU操纵②、⑥脚输出单脉冲高电平，双绿灯闪烁，与此同时17、18脚输出报警系统，经B1传出短暂的蜂鸣声警报；这时CPU将封闭式全部的2个输出口，促使⑦、⑨脚均输出高电平，终止加热和拌和。
CPU13脚接防溢电级。平常R21、R22使13脚为低电频，当豆桨烧开后，5V开关电源经R24、加热管机壳、豆桨、防堵电级、R22、R21使13脚电位差上升，CPu操纵⑨脚输出高电平，J2释放出来，临时终止加热，直到豆桨泡沫塑料下移摆脱防堵电级，J2—1又修复对加热管的配电。这般不断烹煮，至豆桨烂熟。程序流程完毕全自动关闭电源并伴随声光报警器(双信号灯闪烁并蜂鸣声)。
二、防水解决
因豆浆机的办公环境独特，在其工作中或清理环节中难免会有水汽侵入，造成绝缘层抗压强度降低。赛尼LDJ15—2B型全自动豆浆机选用不锈钢板外桶，在工作中一年后，发觉外桶通电，表明有水汽入侵了机头。因此将拧紧机头的四颗螺丝取下，开启机头可看到串激电机、加热管、小型变压器一起安裝于内腔内，发觉该内腔内湿气非常大，塑胶外壳上乃至结有小露珠，內部的螺丝也大多数生锈。而主控芯片则在另一内腔内，有防潮皎垫阻拦水汽的侵入，加上线路板的正眨脸部涂上一层防水密封胶，故操纵作用并没有受影响。因此，机壳通电是因湿气入侵加热管机壳而致。剖析水入侵的方式是投料口与顶盖的接门处(这一插口有很深的槽，但沒有防潮皮垫)。
因此先用干棉球把机头内细心擦洗整洁，又用电灯泡烘干处理。再用能耐150℃高溫的704硅胶材料注满插口槽，产生避免水汽侵入的“皮垫”。随后扭紧螺丝，插电调试一切正常。2年来再没发生过走电的状况。留意在清理豆浆机时，不必将机头渗入水里，以防水汽进到机头中；除此之外，应靠谱接地装置，防止产生伤亡事故。
