维修电滋炉不检锅的常见故障

维修电滋炉不检锅的常见故障，对熟练工而言是易如反掌的事，但初学者通常查起来会感觉较难查，而非常容易错判为MCU毁坏。对于这一状况，我将平常累积得的一点工作经验说给大伙儿用心听，与此同时也是因为能与大伙儿多多的沟通交流，互相提升自己的技术实力。

针对不检锅的电滋炉，我将普遍的常见故障归到下列三类：
1、300V耦合电容欠佳导致主电压过低进而同歩电源电路检验到的电压不正常。
2、同歩电源电路的大功率电阻霉变或引路造成检验电源电路不正常。
3、PWM脉冲信号紊乱而不检锅。（查验PWM单脉冲的方式简易，便是找一中小型的变电器，在初中级上接一只发光二极管，放到电滋炉的发烫上面后启动，发光二极管有闪亮表明PWM单脉冲一切正常，无反映则不正常）

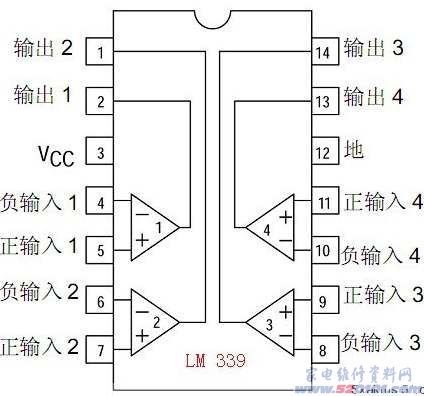

下边主要讲一下第三点，在沒有工程图纸的情形下怎么才能迅速精确地找到PWM脉冲信号出入方位呢？这就先要掌握好LM339的內部框架图（图一），

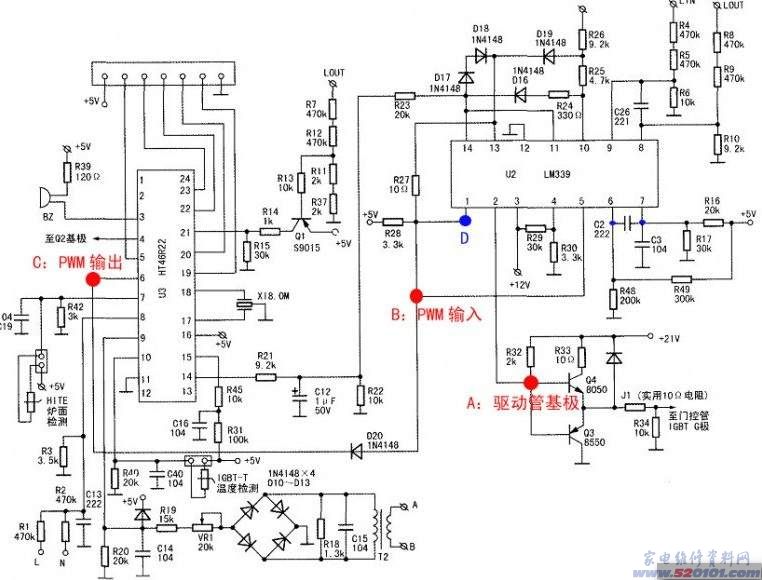

1、先寻找两推动管的基极（图二中的A点），再看其与LM339的哪一个脚相接。
2、依据LM339的內部框架图能够看见与其说有关的此外两只脚，这两个脚必然有一个是通向MCU的，通往MCU的这一脚便是PWM脉冲信号的键入脚（图二中的5脚）。
3、找到该脚后问题就简洁了，下一步可先断掉图二中的D20后精确测量MCU导出的PWM脉冲信号是不是来判断常见故障部位。到这儿后，其他实际的检查流程就无需再说了，坚信有一点基本知识的朋友们都了解该怎么去查了。
4、从图二中可看得出还有一个关键环节，便是B点与D点是相接的（1与5脚），1脚与6、7脚有关，如6、7脚的电压造成转变，那麼1脚的电压也会随着转变，PWM脉冲信号必定会遭到危害。最多见的也就是这个问题，便是6、7脚中间的涤纶电容器（2A222J）欠佳导致不检锅。
