电饼铛用电加热器生产加工

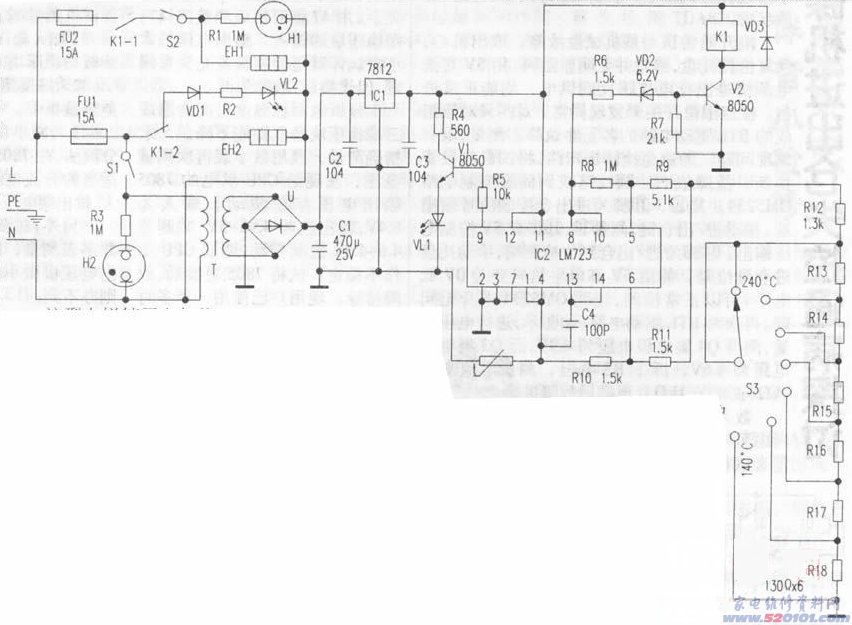

该型电饼铛用电加热器生产加工做饼，具备温度在140℃～240℃间随便可调式、左右与此同时烤制或各自烤制、全自动控温等作用。其原理图如图下所显示。

电源电路原理：AC220V电压经断路器FU1、FU2各自经继电器接点K1-1、K1—2引至电加热器EH1、EH2。在其中电加热器EH1还串连电源开关S2，断掉电源开关S2电饼铛仅有EH2一组电加热器工作中。
Ac220V电压还经降压变压器T和U整流器、C1过滤；IC1稳压管后导出 12V电压做为控制回路工作中开关电源。
应用时接入S1，场效应管IC2⑧、10脚导出高电平，经稳压二极管VD2加至二极管V2基极，V2关断，继电器K1吸合，其变换接点K1-1、K1-2合闭，电加热器EH1、EH2受电发烫，与此同时IC2⑨脚导出高电平，三极管V1关断，发光二极管VL1亮，标示已经加温。
伴随着温度升高，温度传感器电阻值扩大，IC2①、④脚电压上升造成⑧、⑩导出电压减少，当降至6v下列时，稳压二极管VD2截至，继电器K1跳停释放出来，其变换接点K1-1、K1—2断掉，电加热器终止加温。与此同时K1—2变换接点接入，发光二极管VL2亮，表明电源电路工作中于控温情况。温度降低温度传感器电阻值减少，IC2①、④脚电压降低，造成8、⑩脚电压上升，三极管v2关断，继电器K1吸合，电加热器又加温。这般不断，使电饼铛内温度持续保持在设置的温度周边，做到控温目地。
因为电饼铛工作中时电流量比较大，运用含有防护层的专用型电源插头配电，电饼铛的金属外壳应靠谱接地装置，最好是安裝漏电断路器，以保应用安全性。

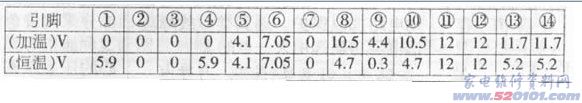

若产生不可以加温的常见故障，大多数为电加热器毁坏(一切正常时应是48Ω上下)或中间端接触不良现象。除此之外，应查操纵一部分的温度传感器及IC2(一切正常时各脚电压值见附注所显示)。
