开关电源高压低压维护电源电路

一、启动无源蜂鸣器长响后全自动校准
故障剖析： 导致此故障的因素有很多，关键有IGBT温度测量电源电路，炒锅温度测量电源电路，开关电源高压低压维护电源电路，过零检验电源电路，下边详细介绍其检修方式。 故障分辨： 最先大家用数字万用表测量下列各点的电压是不是一切正常，就可以明确故障的范畴，下边是各点的一切正常电压： ①IGBT温度测量电源电路-----U4的15脚 电压值：0.5V ②炒锅温度测量电源电路-------U4的14脚 电压值：0.38V ③开关电源高压低压维护电源电路----U4的16脚 电压值：2.52V ④过零检验电源电路-------------U4的18脚 电压值：0.38V
（一）、IGBT温度测量电源电路故障 查验流程： ①将整体开关电源断掉，将IGBT温度传感器的接线端子从电路板上拔下，用万用电表的20M电阻器档测量温度传感器的两边电阻器。由于该温度传感器是选用负温度系数原材料，因而它的电阻值会由于环境温度的增高而阻值持续降低，在常温状态的电阻值为100K。假如测量到该热敏电阻的电阻值有误，表明该温度传感器早已损坏。换掉新的同尺寸的温度传感器，通电调试一切正常，故障排除。 ②假如在上一步里都不可以处理故障，那麼就务必通电对电源电路开展剖析。大家测量主IC（U4）的第15脚电压多少钱V，一般发生此故障时在主控芯片IC（U4）的第15脚的电压基本上贴近5V或0V，在常温状态的恰当数值0.5V，假如电压一切正常，表明前面温度测量电源电路一切正常，问题发生在主控芯片IC上。换掉新的同尺寸的IC，通电调试一切正常，故障排除。 ③假如在上一步中测量到主IC的14脚电压异常，而在1步中测得温度传感器是好的。再次用数字万用表测量R201、EC1这2个元器件是不是完好无损。将有什么问题的元器件换掉新的，假如以上的元器件是完好无损的，而故障沒有排除。这时大家还可以明确是主IC早已损坏，拆换后故障可排除。
（二）、炒锅温度测量电源电路故障 查验流程： ①将整体开关电源断掉，随后将温度传感器的接线端子从电路板上拔下，用万用电表的20M电阻器档测量温度传感器的两边电阻器。由于该温度传感器是选用负温度系数原材料，因而它的电阻值会由于环境温度的增高而阻值持续降低。在常温状态的电阻值为100K，假如测量到该温度传感器的电阻值为0或阻值发生了转变，表明该温度传感器早已损坏。换掉新的同尺寸的温度传感器，通电调试一切正常，故障排除。 ②假如在以上的前2步里都不可以处理故障，那麼就务必通电对电源电路开展剖析。那大家测量主IC（U4）的第14脚电压多少钱V，一般发生此故障时在主控芯片IC（U4）的第14脚的电压基本上贴近5V或0，在常温下的情形下标准值为0.38V，假如测量的电压一切正常，表明前面温度测量电源电路一切正常，问题发生在主控芯片IC（U4）。换掉新的同尺寸的主IC，通电调试一切正常，故障排除。 ③假如测量到主IC的14脚电压不以0.38V，在以上检验时测出温度传感器也是好的，再次用数字万用表测量R212、R203、EC2这3个元器件是不是完好无损。将有什么问题的元器件拆换，假如以上的元器件没有问题，而故障沒有排除，这时大家还可以明确是主IC已坏，拆换后故障可排除。
（三）、开关电源高压低压维护电源电路故障 检验流程： ①最先用数字万用表测量交流电键入端是不是有220V的交流电流。假如该电压小于150V或是高过250V时，电滋炉的高压低压维护便会姿势，这时的故障与电滋炉自身不相干。待配电电压恢复过来以后就可以清除该故障。 ②假如测量的沟通交流电压是常规的，则表明电滋炉內部的电压检验电源电路发生了错误操作。维修如下所示：拆下来线路板，通电，检验主控芯片IC（U4）的第16脚电压是不是为2.52V。假如电压一切正常，而故障沒有排除，则表明主控芯片IC自身损坏。拆换主控芯片通电调试，故障排除。 ③假如上一步中测量到的电压异常的，用数字万用表查验D1，D2，R11、R226，Z2，C203是不是一切正常；以上元器件只需在其中一个发生问题便会造成电压维护电源电路姿势，把损坏的元器件卸下来，换好的同尺寸的元器件，通电启动一切正常，故障排除。假如以上的元器件没有问题，这时大家还可以明确是主IC损坏，拆换后故障可排除。
（四）、过零检验电源电路故障 故障剖析： ①最先大家测量主IC--U4的18脚电压是不是为0.38V。假如电压一切正常，而故障沒有排除，大家就可以明确是主IC早已损坏，拆换后故障可排除。假如测量到的电压异常，大家再测量U2-LM339的6脚与7脚的电压是不是一切正常（6脚18.6V，7脚3V），假如这两个电压异常，请查验D1，D2，R12，R227，R228，C204，R217，R218是不是一切正常，把异常的元器件拆换，故障可排除。 ②假如U2的6，7脚的电压一切正常，而1脚导出的电压异常，这时故障就会有2个概率了，一种是U2—LM339坏，另一种便是主IC坏，我们可以逐一排除，把U2的7脚与负级接入，用数字万用表测量1脚的电压是不是为低电频，假如为低电频，就表明主IC已坏，假如测量到的电压或是为高电平，就表明U2—LM339早已损坏，把以上损坏的元器件拆换，故障可排除。[Page]
二、通电没反应
故障剖析： 发生此故障所涉及到的电源电路比较多，关键有高压低压电路，时钟电路，延时电路，下边详细介绍其检修方式。 故障分辨： 先用数字万用表测量7805的导出脚，如果有5V开关电源，就表明故障在延时电路或时钟电路，大家再测量主IC的4脚的电压是不是有5V，要是没有，就表明故障在延时电路，如果有，就表明故障在时钟电路。 （一）、高压低压电路故障 查验流程： ①最先用数字万用表测量7805的键入脚是不是有6.8V的电压，如果有此电压键入而沒有5V的电压导出，请查验EC6，C221是不是发生短路故障的状况，假如以上的元器件都一切正常且后续配电电源电路无短路故障，就表明7805早已损坏，拆换后故障可排除。 ②假如7805沒有电压键入，大家再测量开关电源电路U5的5—8脚是不是有340V的电压键入，要是没有，请查验D3，D4，EC7，把异常的元器件拆换，故障可排除。假如以上测量到的电压一切正常，而故障沒有排除，大家就需要关闭电源对Z3，C226，D2，D6，EC8，D5开展查验，把异常的元器件拆换，通电调试一切正常，故障排除。 （二）、时钟电路故障 查验流程： 查验电阻器R206是不是一切正常，假如以上电阻器一切正常，在这儿大家还要用换置的方式排除故障了。将晶振电路（4MHz）卸下来，换掉新的同尺寸的晶振电路通电调试，如果是晶振电路自身损坏，则换掉好的晶振电路后故障可排除。假如依然不可以启动，就表明是主控芯片IC早已损坏，拆换同规格型号主控芯片IC，通电调试一切正常，故障排除。 （三）、延时电路故障 查验流程： 最先大家用数字万用表测量主IC的4脚电压是不是为5V，如果是，而故障沒有排除，大家就可以明确是主IC已坏，拆换后故障可排除。假如测量到的电压为0V，大家就需要对C225，R205开展查验，假如以上的元器件都没有问题，这时大家还可以明确是主IC早已损坏，拆换上同样型号的IC，通电调试一切正常，故障排除。 （四）、烧保险丝管 故障剖析： ①因为此故障较为严重，一般含有其他的故障一起发生，如IGBT整流桥堆也一起穿透，换掉新的保险丝管后，不必立刻通电调试，不然会再造成烧保险丝管。 ②用万用表查验IGBT，整流桥堆是不是穿透，把损坏元器件卸下来，换掉同样型号的元器件，再查验二极管Z1、电阻器R250。测量这两个元器件时务必卸下来才可以开展精确性的测量，把已损坏的元器件拆换。 ③把主IC的12脚与5V开关电源相互连接，在不接电磁线圈盘的情形下接好开关电源。用数字万用表测量IGBT的推动电压，恰当数值4.02V，假如测量的电压恰当，把主IC的12脚相接处断掉，接好电磁线圈盘调试，一切正常，故障排除。 ④假如上一步中测量到的电压异常，那大家就需要到同歩电源电路和光耦电路去查验。把主IC的12脚相接处断掉，实际的请参照——同歩电源电路故障维修步骤和光耦电路故障维修步骤（留意：在查验时不可以接电磁线圈盘）。 ⑤查谐振电路。在休眠的状况下要数字万用表测量U1的13脚电压是不是为1.19V，假如这一脚的电压异常，大家就需要查验D208-D211，R230、R231、R236，C10是不是有损坏，把损坏的元器件拆换。
三、检不上锅，有警报声
故障剖析： 导致此故障的因素有很多，包含同歩电源电路，浪涌保护电路,检锅电源电路,光耦电路,IGBT髙压维护电源电路及其PWM信号电源电路，下边详细介绍其检修方式。
（一）、同歩电源电路故障
查验流程： ①在休眠接电磁线圈盘的情形下，用数字万用表测量U1—LM339的8脚与9脚的工作中电压，（8脚为1.75V，9脚为1.9V），假如电压异常，请查验R18、R1、R4、R239、C214、C209、D213，把有什么问题的元器件拆换，故障可排除。假如以上2个管脚的电压一切正常，那大家再测量U1--LM339的第14脚的电压是不是为高电平，电压数值1.23V。如果是低电频，就表明U1早已损坏（在这儿排除PWM信号电源电路的故障）。 ②如果是高电平，请使用一条输电线把9脚接地装置，再测量14脚的电压是不是为低电频，假如或是高电平，就表明U1--LM339早已损坏，换掉同样型号同尺寸的U201--LM339，通电调试一切正常，故障排除。
（二）、浪涌保护电源电路故障
故障剖析： 发生浪涌保护一般是开关电源中只是几百万分之一秒時间内的一种强烈单脉冲，为了更好地维护IGBT不会受到损坏维护电源电路会导出一个低电频使IGBT停止工作，当浪涌保护器之后电源电路会全自动恢复过来。 查验流程： ①最先测量U2--LM339的13脚是不是为高电平，如果是高电平，就表明浪涌保护电源电路沒有姿势。如果是低电频，就表明浪涌保护电源电路早已姿势（这一管脚与IGBT髙压维护电源电路的导出脚相连通，在这儿是排除IGBT髙压维护电源电路的故障所做的剖析）。大家再测量U2的11脚电压是不是为3V，10脚的电压是否比11脚的电压低（10脚的电压为2.51V），如果是，就表明U2—LM339早已损坏，拆换后故障可排除。假如U202的6，7脚电压异常，请查验R5，C22，R6，D206，D207，C206，C207，C217，R218，R223是不是一切正常，把异常的元器件拆换，故障可排除。 ②假如测量到U2的14脚电压仅有0.3V，第11脚的电压又超过10脚的电压，大家再测量主IC的1脚的电压是不是低电频，如果是，就表明主IC早已损坏。拆换推新的IC后故障可排除。 [Page]（三）、检锅电源电路故障
查验流程： ①当发生检不上锅时，最先大家测量主IC的19脚是不是有5V的电压，假如电压为0V，就表明主IC早已损坏，拆换后故障可排除。假如电压一切正常，请测量U2—LM339的2脚是不是有0.8V的电压，要是没有，按照第2步的方式查验。如果有，请检查Q202，R42，是不是一切正常。把损坏的元器件拆换，故障可排除。假如以上的元器件沒有损坏，大家就需要分辨是主IC的问题，或是U2—LM339的问题了。用一条输电线把U2的4脚与5V开关电源接入，假如测量到的电压为低电频，就表明主IC已坏，假如测量到的电压或是为高电平，就表明U2- LM339早已损坏，把以上有损坏的元器件拆换，通电调试一切正常，故障排除。 ②假如在上一步沒有短路U2的4脚以前测量到U2的2脚是低电频，那咱们就测量U2的4脚和5脚的电压是不是一切正常（4脚为低电频，5脚的电压为3V），假如电压异常，那就需要关闭电源查验R218，R217的电阻值是不是一切正常，把异常的元器件拆换。假如测量到的电压一切正常，而2脚导出的或是低电频，就表明U2早已损坏，拆换上同样型号的LM339，通电调试一切正常，故障排除。
（四）、光耦电路故障
查验流程： ①最先拆下来电磁线圈盘通电测量U1的2脚是不是为高电平，再测量5脚与7脚的电压，这两个脚是光耦电路上2个电压比较器的参照电压，有一数值，（第5脚1.7V,第7脚比5脚高0.4V以内的电压）它与前面谐振电路拿过来的差分信号来做比较，较为后的效果各自赠给Q2与Q12个三极管的基极作推动数据信号。假如这两个脚的电压异常，请查验R253，R252，Z203是不是存在问题，把有什么问题的元器件拆换，调试一切正常，故障排除。 ②（留意：这一步中一定要把电磁线圈盘卸下来，不然会造成烧IGBT）。假如U1的5，7脚的电压一切正常,关闭电源把U1的6脚与5V开关电源接入，用数字万用表测量U1的1脚和2脚的电压是不是为低电频，假如这两个脚有一切一个为高电平，就表明U1损坏，换掉新的LM339，故障可排除。 ③假如这两个脚的导出电压都一切正常，而故障沒有排除，大家就需要对Q1、Q2、R234、R235、R237、R238、R7、R8，Z1，D212，开展查验，把存在的问题的元器件柝出来，换掉同样型号的元器件，通电调试一切正常，故障就可以排除。
（五）、IGBT髙压维护电路故障
故障剖析： 当IGBT的C极电压高过1135V时，维护电路会姿势。这时IGBT功率会关掉。 检验流程： ①最先为了更好地分辨故障是否由IGBT髙压维护电路造成，大家先测量U2的14脚电压是不是为高电平（这一脚与浪涌保护电路的导出脚相连通，这里是排除浪涌保护电路的故障而作的剖析）。如果是，就表明维护电路沒有姿势。如果是低电频，就表明维护电路早已姿势。大家就需要测量U2的8脚与9脚的电压（8脚0.49V，9脚3.85V）。假如这两个脚的电压一切正常，而14脚导出的是低电频，大家就可以明确是U2—LM339早已毁坏。拆换后故障可排除。 ②假如4脚和5脚的电压异常，大家就需要对R220、R221、C225、R241，R240开展查验，把毁坏的元器件拆换。通电调试一切正常，故障排除。 ③假如测量到U2的14脚的高电平仅有0.3V，第9脚的电压又超过8脚的电压，大家再测量主IC的1脚的电压是不是低电频，如果是，就表明主IC早已毁坏。拆换推新的IC后故障可排除。
（六）、PWM信号电路故障
故障剖析： 假如PWM信号沒有导出，IGBT就沒有推动数据信号进而不工作中，检锅电路由于检验不上恰当的差分信号而发生警报。 查验流程： 在休眠的情形下测量主IC的13脚的电压，标准值为2.25V（有效值），假如电压值异常，请查验R211，R212，R213，EC12，Q202，C208是不是有什么问题，把有问题的元器件拆换.假如以上的元器件都没什么问题,表明主IC损坏，请拆换。 四、离心风机不转 故障剖析： 发生离心风机不转，一般由风机，离心风机推动电路及其主IC造成。 查验流程： ①在有标准的情形下，将该离心风机卸下来，换掉一个好的同尺寸的电机风扇，通电启动，假如风功能一切正常启动运作，则表明是离心风机自身有什么问题，拆换离心风机后，故障就可以排除。 ②假如拆换推新的离心风机后，故障沒有排除，就表明是操纵电路出了问题。在启动的情形下测量主控芯片IC（U4）的5脚是不是有5V的电压导出，要是没有，就表明主IC沒有推动数据信号，是主IC损坏，拆换上同样型号的IC，通电调试一切正常，故障可排除。 ③假如主IC有推动数据信号导出，大家就需要关闭电源，用万用表对Q201、Q3、R248、R210，D218开展查验，把存在的问题的元器件开展拆换，通电调试一切正常，故障排除。[Page]
五、无源蜂鸣器不响
故障剖析： 发生该故障表明蜂鸣器驱动电路或是无源蜂鸣器自身发生问题，因而故障范畴精准定位在蜂鸣器驱动电路．无源蜂鸣器自身及主控芯片IC上。 查验流程： 无源蜂鸣器是主控芯片IC立即推动的，牵涉到的元器件也较为少，查验时最先用万用表测量主控芯片IC（U4）的第11脚电压是不是为0V，假如电压异常，就表明主IC早已毁坏。假如电压一切正常，这时按一下开重要，观查其电压的转变，如果有1.5V以内的转变范畴，就表明无源蜂鸣器有推动数据信号，请查验R204是不是毁坏，假如一切正常，就表明是无源蜂鸣器自身早已毁坏，拆换后故障可排除。假如以上测量到的电压沒有转变，固定不动为0V，也表明主控芯片IC损坏，拆换后启动一切正常，故障就可以排除。
六、烧不沸水
故障剖析： 导致此故障的首要因素有电流量检则电路，炒锅温度测量电路出问题或应用的炒锅不对。下边详细介绍其检修方式。 （一）、电流量检验电路故障 查验流程： ①通电在休眠的情形下测量主IC的17脚电压，标准值为0.46V,假如测量到的电压一切正常,而故障沒有排除.请测量电压互感器CT1是不是一切正常，假如一切正常，大家就可以明确是主IC早已毁坏,拆换后故障可排除。 ②在上一步中假如测量到的电压异常，大家就需要对D201—D205，D207，R207，R208，R222，C223，C215，VR1，CT1开展查验，把毁坏的元器件开展拆换，故障可排除。假如以上的元器件全是完好无损的，而故障仍然存有，这时大家还可以把故障精准定位在主IC上，换掉新的同样型号的IC，通电调试一切正常，故障排除。 ③在这个故障里，当电压互感器CT1毁坏时，在休眠的情形下测量主IC的16脚电压是不是一切正常是无法明确它的优劣，因此我们要先明确它的优劣才可以拆换主IC。
（二）、炒锅温度测量电路故障 故障剖析： 当炒锅温度测量电路出故障危害烧不沸水的缘故，主要是炒锅温度测量电路中的元器件发生了主要参数转变。当水的溫度都还没到100度时，主IC检验到的溫度早已做到的100度，进而调整PWM信号的导出，进而发生烧不沸水的状况。实际的维修步骤请参照——炒锅溫度电路维修步骤。
（三）、用的炒锅不对 由于电滋炉对不一样原材料炒锅的加温输出功率是不一样的，大家只需换掉美的的专用型锅后，故障可排除。 此外，在检验电路故障时可以参照附页的电滋炉数据测试全集中的对地电阻器和管脚电压来进行分辨故障所属，接口测试是在不接电磁线圈盘的情形下开展测量。

磁炉数据测试表

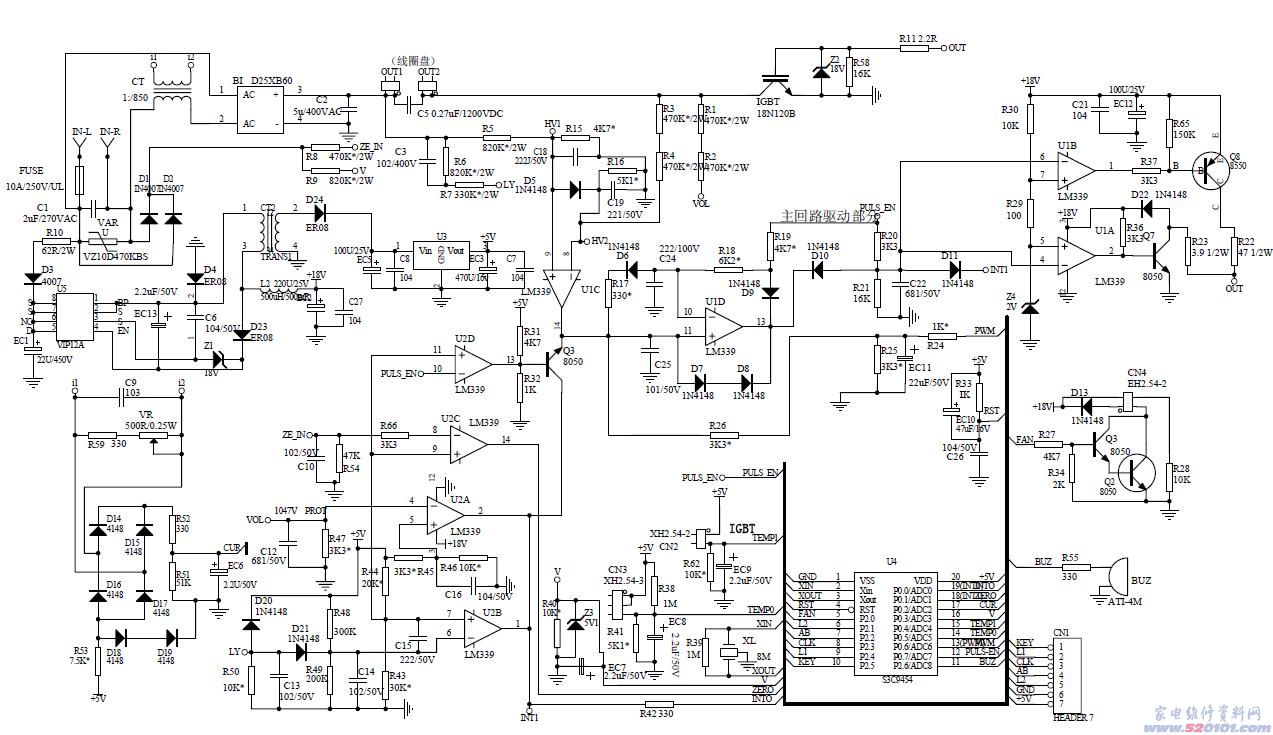

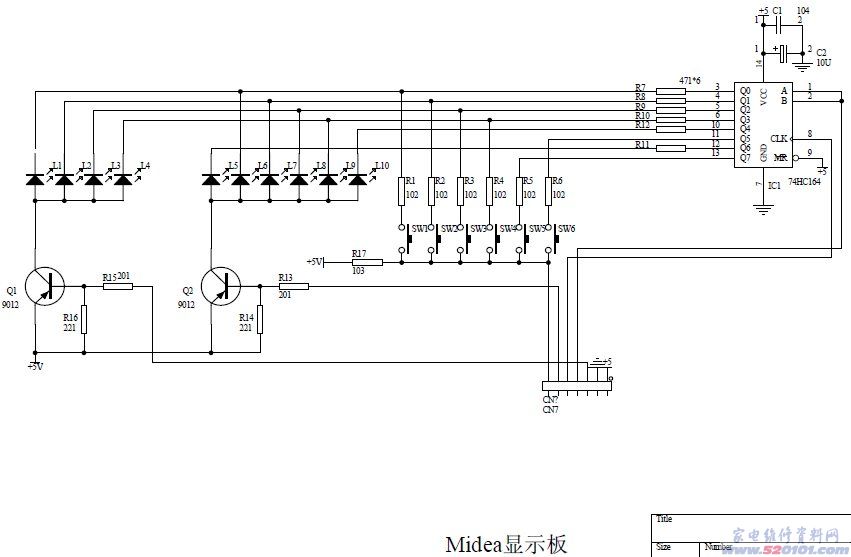

MC-PF10E电磁炉原理图
