IGBT推动电路

六、推动变大电路

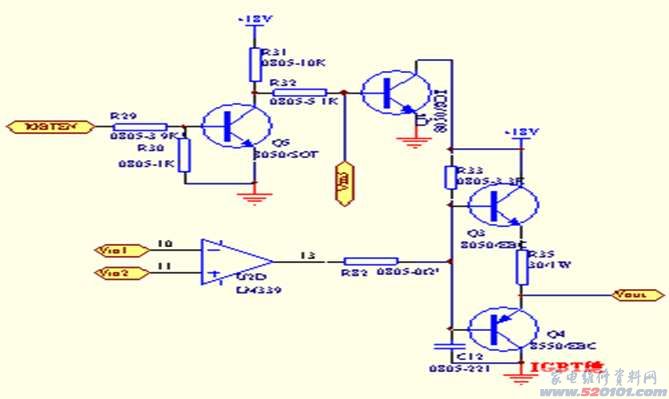

推动变大电路，是操纵IGBT的导通与截至。由电压比较器U2D的第10、11、13脚与推挽电路电路电阻器R82、R33、R35和电力电容器C12、C21、电解电容EC6及三极管Q3、Q4等构成。电压比较器U2D的第10脚是实时控制电路造成锯齿波形的键入端，电压比较器U2D的第11脚是占空比管控的标准电压键入端，该电压也是IGBT关断時间的操纵电压。根据U2D正相反键入端第10脚与积分电路键入端第11脚电压比较器开展较为后，在U2D导出端造成IGBT推动波形数据信号并根据相辅相成三极管Q3、Q4的推挽电路电路变大，将U2D导出端单脉冲电压提升到 18V上下，以达到IGBT的推动输出功率要求。
此电路分成两一部分：
⑴、由Q3、Q4构成的推挽电路电路。推挽电路与前面电压比较器U2D构成了主控制回路的一部分。键入Vin1是震荡电路造成的锯齿波形，键入Vin2是PWM管控电路调配出的标准电压，Vin1和Vin2根据电压比较器U2D较为后，13造成IGBT的推动波型，推动波型根据由2个三极管Q3、Q4构成的推挽电路电路，将导出Vout电压提升到18V。

⑵由Q5、Q6构成的IGBT也就能操纵电路。键入IGBTEN来源于表明板的单片机设计端口号，另一个键入Vin3来源于浪涌保护电路导出数据信号。单片机设计可以经过此操纵电路控制立即操纵IGBT是不是容许启用。当IGBTEN为低或Vin3数据信号为高时，Q6的集电结被降低，U2D的13脚的电位差则恒为低，Vout与Vin1和Vin2的键入不相干，恒为低， IGBT严禁启用。反过来，若IGBTEN为高与此同时Vin3数据信号为低时，则Q6截至而不危害推挽电路电路。

⑵由Q5、Q6构成的IGBT也就能操纵电路。键入IGBTEN来源于表明板的单片机设计端口号，另一个键入Vin3来源于浪涌保护电路导出数据信号。单片机设计可以经过此操纵电路控制立即操纵IGBT是不是容许启用。当IGBTEN为低或Vin3数据信号为高时，Q6的集电结被降低，U2D的13脚的电位差则恒为低，Vout与Vin1和Vin2的键入不相干，恒为低， IGBT严禁启用。反过来，若IGBTEN为高与此同时Vin3数据信号为低时，则Q6截至而不危害推挽电路电路。

1、推动变大电路检修
维修时，将电磁炉通电休眠。数字万用表直流电电压50V、10V档，
1、测推动外置U2D第10脚正相反键入端对地 5.6V电压，为一切正常；
2、测U2D第11脚积分电路键入端对地 2.2V电压，为一切正常；
3、测U2D第13脚导出端对地 0.1V电压，为一切正常。
1）若贴片电容器C21（104）穿透、三极管Q3主要参数紊乱，均会造成电磁炉加热时发生“警报不加热”、或“不报警不加热”常见故障。
2）若限幅稳压二极管Z1穿透时，会造成电磁炉发生“不警报不加热”常见故障；或发生“警报不加热”常见故障。
3）若也就能电路开关三极管Q6主要参数紊乱、三极管Q4、C、E穿透，均会造成电磁炉发生“不警报不加热”常见故障
4）若三极管Q3、Q4主要参数紊乱、穿透及电阻器R37霉变毁坏，有时候会造成IGBT管穿透损伤。

2、检修提醒
1）当电磁炉推动变大电路常见故障时，会发生“警报不加热”、或“不报警不加热”。
2）当电磁炉推动变大电路常见故障时，会发生“屡爆IGBT管”。
3）当整体髙压配电电路C4对地 305V电压，一切正常；低电压配电电路C91对地 5V电压，一切正常；而C92对地0电压时（正常为 18V），若将电磁炉通电启动，会导致发生“IGBT管”穿透损伤。

七、电流量检测电路

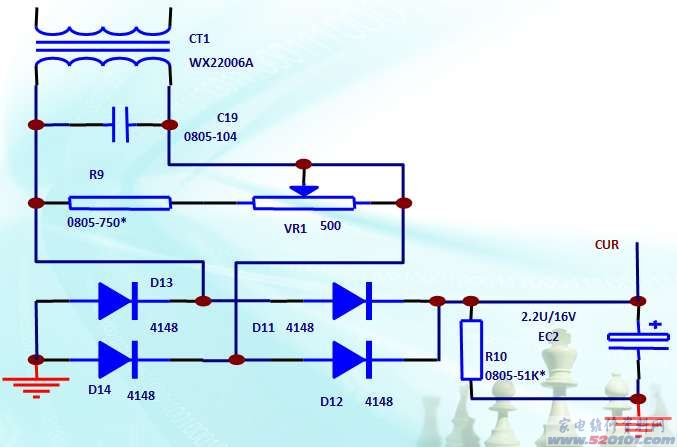

电压互感器CT1二次测出的AC电压，通过D11~D14构成的桥式整流桥整流器、EC2光滑后的直流电电压送至CPU的AD口，CPU依据检测此电压数据信号的变动来检测电磁炉的键入电流量，进而全自动作出各种各样姿势：
1、检到过锅后，可能用1秒左右的时间段来检测电流量的转变,根据电流量转变的误差明确炒锅的材料、尺寸规格
2、工作中时，单片机设计时时刻刻检测电流量的转变，依据检测到的电压及电流量数据信号，全自动调节PWM做输出功率匀速运动解决。
3、工作中时，单片机设计时时刻刻检测电流量的转变，当电流量转变过大时，做无炒锅的分辨。

电流量检测电路

1、电流量检测电路检修
维修时，将电磁炉通电休眠。数字万用表直流电电压10V档，测电流量检测电路EC2对地 0.6V电压，为一切正常。
1）若电压互感器CT1次级绕组引路、或次级绕组存有堵转短路故障时，电磁炉加热可能发生“不断检锅及吱吱声响”常见故障。
2）若整流二极管D11、D12、D13、D14在其中某一正方向电阻器增加、或破裂引路时，电磁炉加热可能发生“不断检锅及吱吱声响”常见故障。[Page]
2、检修提醒
1）当电磁炉电流量检测电路、同歩电压较为电路、及操纵表明板出现异常时，可能发生“不断检锅及吱吱声响”常见故障，检修时要进行差别、分辨常见故障范畴后再修。
2）若电流量检测电路整流二极管D11、D12引路毁坏，导致CPU集成ic检测不上电流量抽样电压而无法控制。电磁炉加热可能发生“检锅吱吱” 即“加热停、加热停”常见故障。
3）若电流量检测电路整流二极管D11引路毁坏，会导致CPU集成ic电流量抽样电压过低，造成电磁炉加热输出功率过大，CPU根据PWM占空比管控电路将加热输出功率减少。故发生“时断时续加热”状况。
4）若电流量检测电路整流二极管D11、D12、D13、D14中，在运行时内电阻增加；而加热时发生“不断检锅及吱吱声响”常见故障；且将二极管D11、D12、D13、D14取出检测时均属一切正常。对于该常见故障检修时，尽量将二极管D11、D12、D13、D14完全拆换。
5）在美的新式电磁炉，电流量检测电路（CURRENT）抽样对地电压越低，即电磁炉加热输出功率越大。相反电流量检测电路抽样电压越高，即电磁炉加热输出功率越小。

电压检测电路

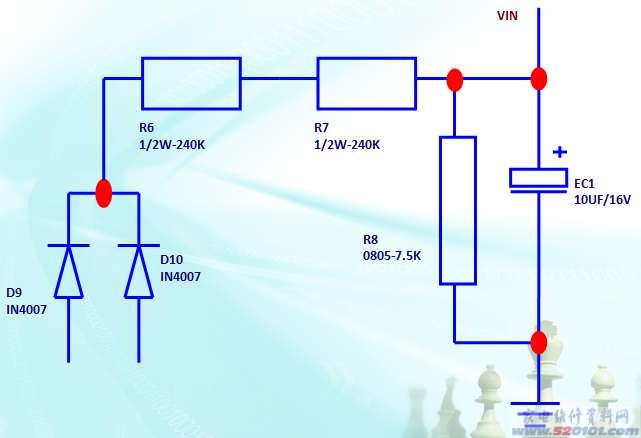

八、电力网电压检测电路
电压数据信号源自电磁炉开关电源沟通交流键入，沟通交流数据信号由D9、D10整流器的脉动电流电压根据R6、R7与R8分压电路、EC1光滑后，获得数据信号送至单片机设计AD口，即VOL。
CPU依据检测此电压数据信号的变动来检测电磁炉的键入电压，进而全自动作出各种各样姿势：
1、工作中时，单片机设计时时刻刻检测电压的转变，若电压过高或过低时（一般250V~150V电压为一切正常），单片机设计可能传出维护的命令，终止加热，并表明编码；待电压恢复过来后，电磁炉全自动修复再次工作中。
2、工作时，单片机设计时时刻刻检测电压的转变，依据检测到的电压及电流量数据信号，全自动调节PWM做输出功率匀速运动解决。
1、电力网电压检测电路检修
维修时，将电磁炉通电休眠。用500型三用表直流电电压10V档，测电压检测电路取样电阻R6对地 3V电压，为一切正常。
1）若整流二极管D9（1N4007）、D10（1N4007）在其中一个引路毁坏、或电力网电压检测电路取样电阻R6变值，均会造成控制器表明出E7、E07编码常见故障。
2）若电力网电压抽样对地分压电路电阻R8遇热后，电阻值增加。会造成控制器表明出E8、E08编码常见故障。
3）若操纵表明板上CPU（VIN）电路走电、整流管毁坏、及CPU损坏。均会造成电压检测电路抽样电压上升，电磁炉操纵表明板显示出E8、E08编码常见故障。
若电力网电压检测电路毁坏、CPU（VIN）电路走电、整流管毁坏、及CPU集成ic毁坏时，会导致电磁炉通电开机数秒左右后就自动开关机维护。

炒锅温度检测电路


九、炒锅温度检测电路

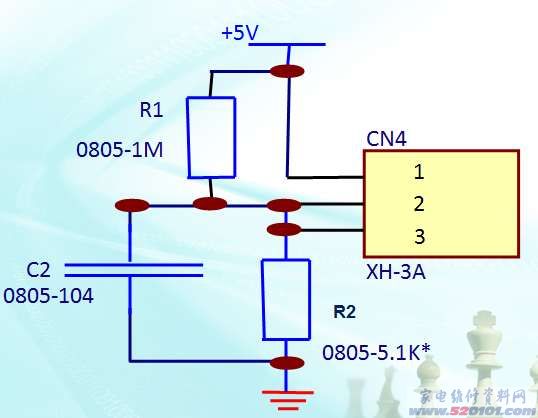

加热锅具底锅的温度根据陶瓷薄板传入紧贴在其下边的温度传感器，具备负温度特点的温度传感器的电阻值的转变间接性体现了炒锅温度的转变。炒锅温度传感器与R1并接后与R2分压电路导出数据信号TEMP_MAIN，依据温度传感器的负温度特点得知，温度越高，温度传感器电阻值就越小，分压电路所的的电压TEMP_MAIN就越大，单片机设计便是根据检测TEMP_MAIN电压的转变间接性检测炒锅的温度的转变，进而作出对应的姿势：
1、太热维护：依据不一样的作用，当检测到的温度过高时，电磁炉可能终止加热或维护表明维护编码E3；
2、空烧维护：当炒锅处在空烧情况时，炒锅温度升高迅速，电磁炉可能终止加热并表明维护编码EA；
3、热敏电阻出现异常维护：当温度传感器出现异常时，短路故障、短路或磁感应不上温度，电磁炉将不可以运行或终止加热，与此同时表明维护编码；
4、工作中时，单片机设计时时刻刻检测炒锅温度，依据炒锅温度做对应的能量调节。

1、炒锅温度检测电路检修
维修时，将电磁炉通电休眠。用500型三用表直流电电压10V档，测炒锅温度检测电路CN4插孔第2脚对地 0.25V电压，为一切正常。
1）若炒锅温度检测温度传感器穿透，CPU、TMAIN电路检测温度电压升高，即CN4插孔第2脚对地电压升高至 5V时，会造成电磁炉通电开机后发生E2、E02编码常见故障。
2）若炒锅温度检测温度传感器引路、或贴片电容器C2（104）走电、或穿透及CPU集成ic毁坏时。CPU、TMAIN电路检测温度电压降低，即CN4插孔第2脚对地0电压。均会造成电磁炉通电开机后发生E1、E01编码常见故障。[Page]

3）若炒锅温度检测温度传感器无效，电阻值缩小至5KΩ上下时（冬季150KΩ为一切正常），会造成电磁炉通电开机后发生E3、E03编码常见故障。
若炒锅温度检测电路毁坏时，会导致电磁炉通电开机数秒左右后就自动开关机维护。

IGBT温度检测电路

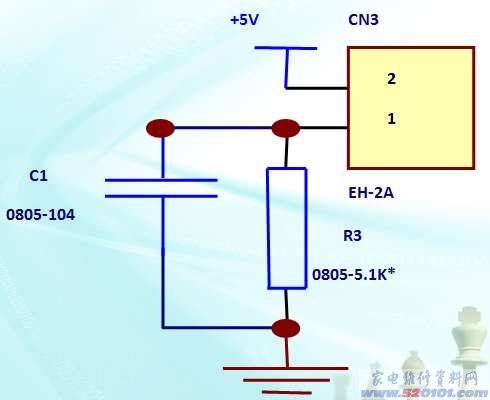

十、IGBT温度检测电路
该检测温度传感器紧贴在IGBT散热器上边，具备负温度特点的温度传感器的电阻值的转变间接性体现了IGBT温度的转变。
IGBT温度传感器与R3分压电路导出数据信号TEMP_IGBT，依据温度传感器的负温度特点得知，温度越高，温度传感器电阻值就越小，分压电路所的的电压TEMP_IGBT就越大，单片机设计便是根据检测TEMP_IGBT电压的转变间接性检测IGBT的温度的转变，进而作出对应的姿势：
高溫维护：当检测到IGBT温度高过90℃-100℃时，电磁炉可能终止加热待到温度降低到60℃--70℃-后修复加热；当IGBT温度高过110℃时，电磁炉可能马上终止加热并维护表明高溫编码E6，维护IGBT；
热敏电阻出现异常维护：当温度传感器出现异常时，短路故障、短路，电磁炉将不可以运行或维护表明维护编码。

1、IGBT温度检测电路检修
维修时，将电磁炉通电休眠。数字万用表直流电电压10V档，测IGBT温度检测电路CN3插孔第1脚对地 0.3V电压，为一切正常。
1）若IGBT温度检测温度传感器穿透，CPU、TEMP-IGBT电路检测温度电压升高，即CN3插孔第1脚对地电压升高至 5V或更高一些。会造成电磁炉通电开机后发生E5、E05编码常见故障。
2）若IGBT温度检测温度传感器引路、或贴片电容器C1（104）、C102（103）走电、穿透、及CPU集成ic毁坏时。CN3插孔第1脚对地0电压。会造成电磁炉通电开机后发生E4、E04编码常见故障。
3）若IGBT温度检测温度传感器无效，会造成电磁炉通电开机后发生E4、E04、E6、E06编码常见故障。

PWM脉宽调控电路

十一、脉宽调控电路
脉宽调控电路是单片机设计CPU集成ic对全部电滋炉运行状态开展控制的唯一安全通道。

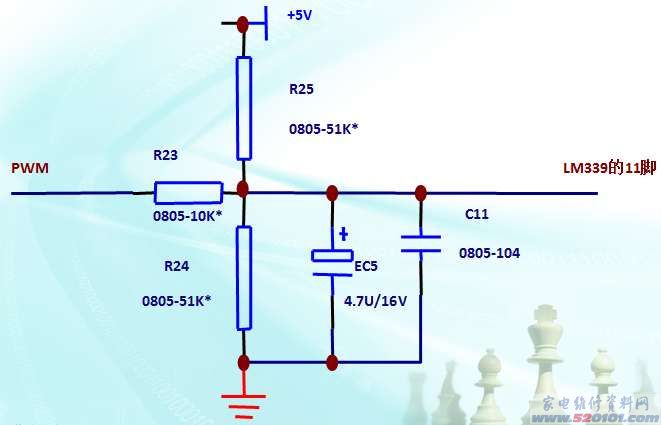

是由电阻器R23、R24、R25、电力电容器C11和电解电容EC5等构成積分电路。
单片机设计CPU导出的PWM脉冲宽度越宽，EC5的电压越高，电压比较器（U2D）的同相键入端对地电压也就越高。与此同时IGBT关断的时间段就越长。
当电滋炉髙压维护电路、电力网电压维护电路、电流量维护电路、浪涌保护电路等常见故障维护时，均根据脉宽调控电路PWM将输出功率调整力度减少，令IGBT截至。
CPU根据控制PWM单脉冲的宽与窄，控制送至震荡电路的加温控制电压，控制IGBT关断時间的长度（脉冲宽度），結果控制了加温输出功率的尺寸。

脉宽调控电路检修
维修时，将电滋炉通电休眠。用500型三用表直流电电压10V档，测U2D第11脚积分电路键入端对地 2.2V电压，为一切正常。
1）若U2D第11脚积分电路键入端对地0电压，多见电解电容EC5（4.7µF/16V）、贴片电容器C11（104）走电、电压比较器（U2D）无效、均会造成电滋炉通电开机后发生“警报不加温”常见故障。或发生“加温输出功率缩小”常见故障。
2）若电解电容EC5（4.7µF/16V）、贴片电容器C11（104）走电、电压比较器（U2D）无效、及CPU集成ic损伤。很有可能会造成电滋炉发生加温输出功率缩小常见故障。

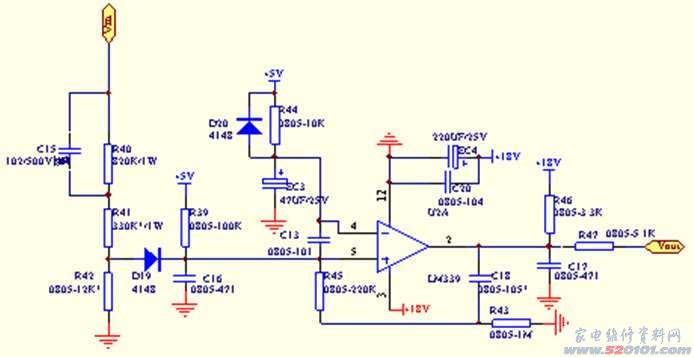

十二、通电延迟电路

通电延迟电路检修
在美的电滋炉MC-IH-M00、MC-IH-M01、MC-IH-M02主电路板中通电延迟电路。
由电压比较器、和电阻器R44、及电解电容EC3等构成。当电滋炉通电时，电阻器R44给EC3电池充电，驱使电压比较器第4脚正相反键入端对地电压迟缓升高。若第5脚积分电路键入端对地电压高过第4脚时，（U2A）第2脚导出端为高电平。令也就能电源开关电路Q6关断，驱使IGBT管停止工作。通电延迟电路是维护IGBT在通电时不会受到穿透毁坏的维护电路。
C18和R45为意见反馈电路，主要是增加浪涌保护時间；当浪涌保护器数据信号来以后，意见反馈电路可以使电压比较器2脚的脉冲信号拉高時间延长，促使维护更安全性。
检修时，将电滋炉通电休眠。用500型三用表直流电电压10V档，测U2A第4脚正相反键入端对地 4.8V电压，为一切正常。
1）若二极管D20穿透、电压比较器（U2A）紊乱，通电后会造成IGBT穿透损伤。
2）若电力电容器C13走电或穿透、电压比较器（U2A）紊乱，通电开机后会造成电滋炉发生“不警报不加温”常见故障。

附一：开关电源芯片U1各脚对地电压数据信息。 [Page]

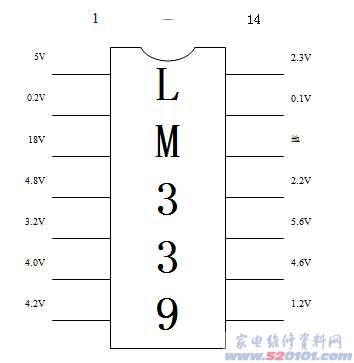

电压比较器LM339各脚对地电压数据信息。用

500型数字万用表检测时，并连接加温线盘

为标准。

电压比较器各脚对地电压数据信息

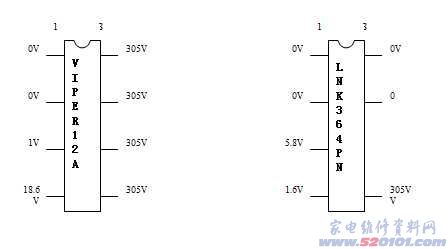

开关电源芯片U1各脚对地电压数据信息
