厦普自动洗衣机全智能自动控制系统,选用日本

厦普自动洗衣机全智能自动控制系统，选用日本夏普公司生产制造的掌形波轮洗衣机自动洗衣机的计算机程序控制集成icKAIDA87021C型8位微控制器。该集成ic是依据自动式洗衣服全过程的主要规定专业设计方案而成，具备作用强、可靠性优良、低成本等许多优势。

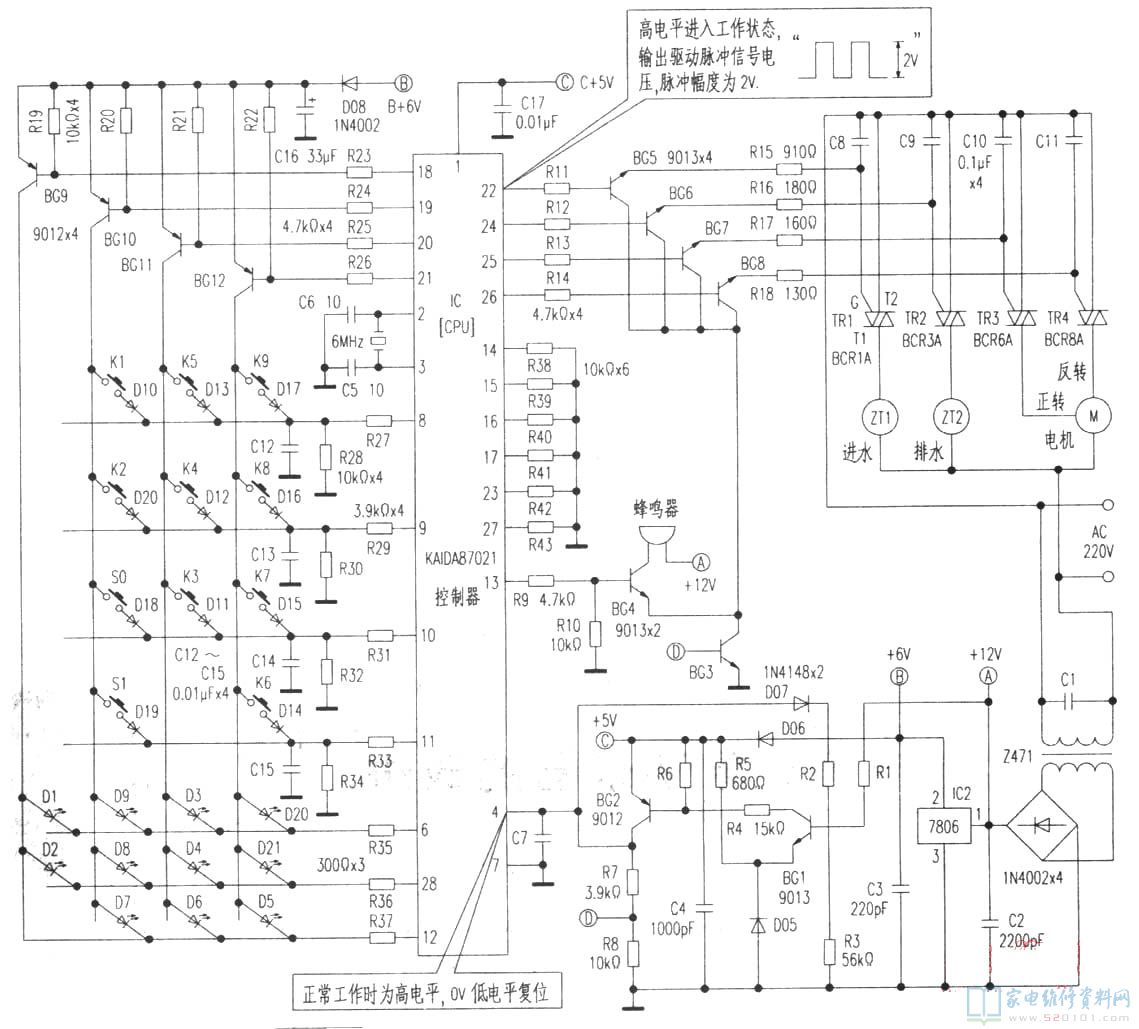

自动控制系统电路原理图见下面的图。该设备的自动控制系统由主控芯片微控制器KAIDA87021C为关键，并由晶闸管推动电路、表明和数据信号键入电路、结晶钟表震荡电路、直流电电源稳压电路以及无源蜂鸣器、电机、真空电磁阀等构成。

1．电源稳压以及配电电路
220V沟通交流电压经环形变压器Z471直流变压器后的16V～18V，再经桥式整流后得到12V脉冲直流电压加到三端稳压管块7806的键入端，在其输出端输出 6V(B)后，再经过D06(1N4148)二次整流器降血压和BG1、BG2、D05构成的调节稳压管电路后造成 5V的平稳直流电压供微控制器丁作。 6V供显示系统电路工作中： 12V供蜂呜器工作。接线后，AC220V工作电压立即加到电机、进／放水阀的配电端。
2．震荡与按时电路
震荡与按时电路由CPU內部和②、③脚外接的6MHz晶体振荡等构成，适用于造成CPU工作中的时钟频率时钟信号。由CPU②、③脚外接晶振电路和C5、C6组战的钟表震荡电路，造成的高频率钟表脉冲经CPU內部电路分音器后变为标准钟表脉冲，操纵电路便以该钟表脉冲做为按时标准，操纵全自动洗衣机的各种各样程序流程按节奏感运作和姿势。
3．无源蜂鸣器电路
蜂鸣器电路山电路中的R9(4．7k)、R10(10k)、BG3、BG4(均为9013管)和压电式无源蜂鸣器等构成。当CPU(IC1)的13脚输出正正负极脉冲工作电压加进BG4基极时，BG4导通(与已导通的BG3组成控制回路)，压电式无源蜂鸣器便会传出鸣叫声。通常，无源蜂鸣器传出鸣叫声有2种状况：一是全自动洗衣机一切正常业务时，系统软件设置的時间到后，无源蜂鸣器也会传出鸣叫声。例如：(1)加水時间太长；(2)排水管道時间超出标准的2分鐘；(3)经三次调节后的脱干衣服的轴力问题仍未获得处理等。二是在脱干时控制面板盖未扣上，无源蜂鸣器也会叫。蜂鸣器鸣叫声超出一定時间(一般是三次)，程序控制器便会自動关闭电源。
4．电机的正、翻转操纵电路
电机的正、翻转可控于CPU的25、26脚输出的方波脉冲数据信号。通常情况下，25、26脚先后输出有周期性的方波脉冲数据信号，各自加到推动管BG7、BG8的基极．各自开启晶闸管TR3和TR4的操纵极，进而操纵双向可控硅TR3、TR4有周期性的先后导通与截至，使电机在正转→终止→翻转→终止→正转……中循环系统运作。
5．电磁水阀电路
进水电磁阀ZT1的打开与关掉，可控于CPU 22脚输出的方波脉冲数据信号。当22脚输出方波脉冲时，BG5导通，输出的正正负极开启脉冲加到双向可控硅TR1的操纵极，TR1导通，电磁水阀打开，全自动洗衣机渗水；当22脚无方波脉冲输出时，BG5截至，TR1关闭，电磁水阀ZT1关掉。
6．排水电磁阀电路
排水电磁阀ZT2可控于CPU 24脚输出的方波脉冲。当24脚有方波输出时，BG6导通，输出开启脉冲使TR2导通，排水电磁阀ZT2得电打开，排水管道逐渐。一旦24脚终止输出方波脉冲时TR2关闭。ZT2排水电磁阀关掉，排水管道终止。
7．校准与清零电路
复位与清零电路在昕有具备电脑控制的电路中是不可或缺的。它和彩色电视中CPU的校准清零电路作用同样。校准清零命令的实行具备所有权，在CPU实行一切命令前务必优先校准清零，要不然便会造成错乱。接入开关电源工作中时，CPU④脚外接电容器C7两直流电压不可以基因突变而④脚为低电位差，CPU校准，內部存储器清零，所有显示灯(发光二极管)置初始值。这时若按住运行，暂停键，则BG12导通，键控脉冲经R27(3．9k)加进CPU的⑧脚，使CPU由原终断等候情况变成接受命令要求情况，并向储存器传出命令。因此，从CPU 22脚输出2V方波脉冲工作电压，推动BG5使其导通，输出开启脉冲使双向可控硅TR1导通，电磁水阀打开，全自动洗衣机逐渐实行渗水程序流程，然后严格按照设置实行洗衣服工作中全过程。
