当底锅核心一部分稍有内凹、锅内盛水较较少时检锅声尤其显著。因此有这类检锅声而无法一切正常加温，就可大致判断是检锅电路发生了常见故障。电磁炉的检锅电路一般可分为两大类，即单脉冲数量检验与电流量尺寸检验。而后者又有电压互感器抽样与电阻取样之分。
小编觉得，虽然尚朋堂电磁炉型号规格较多，但检锅电路基本原理基本一致，大多数选用由电阻获得工作中电流量的大小的采样方法，别名电阻抽样(也是有一些尚朋堂电磁炉选用电压互感器抽样的，如SR-181F型、SR-CH2008W最新款等)。但为何很多人觉得尚朋堂电磁炉检锅电路常见故障难修呢?其具体因素是对电路不足掌握，再加上受一些“专著”和“用户手册”表述的欺诈。下边例举剖析。
一、尚朋堂SR-1625A型电磁炉检锅电路基本原理

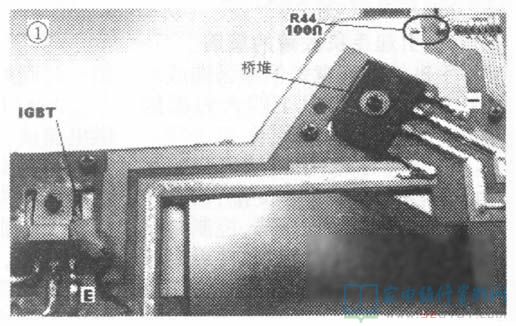

即然说检锅电路为电阻抽样，那取样电阻是哪一个呢?——说出来或许会使你“豁然开朗”。抽样电阻便是将桥堆“一”端与IGBT发射极“E”相互连接的这段敷铜箔!它宽8mm-10mm，约长150mm，呈M形(见下面的图1上方)，其功效相当于别的知名品牌电磁炉电阻抽样电路中的康铜丝。好啦，如今再剖析电路就方便多了。

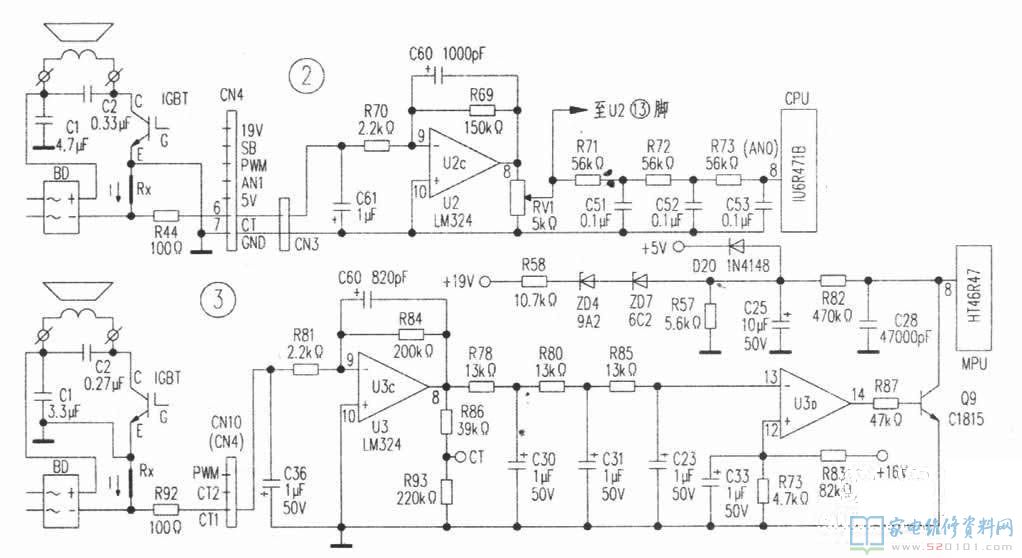

下面的图2是小编具体测绘工程出的SR-1625A型电磁炉检锅电路，这段M形铜箔的电阻在图内用粗黑条RX表明。其底部与IGBT发射极“E”联接且接地装置，其下方与桥堆BD的“-”端相连。主控制回路的电流大小I流过微电阻RX产生取样电压，该电压根据电阻R44经CN4的⑥、⑦脚(图内标明“CT及“GND"的两边子)送至大理石板插孔CN3。C61为耦合电容．放大电路U2c(M324的1／4)和R70、C60及R69构成占比变大--積分电路，经该电路变大、过滤后的取样数据信号由LM324的⑧脚导出。再经过RV1、R71、C51、R72、C52、R73及C53组成的三级积分器積分后送进CPU(不干皎纸贴上型号为IU6R471B)的⑧脚AN0端口号。因为RX上方接地装置，而主控制回路电流量I自上而下流过RX，因此取样电压为负。经正相反占比——積分解决后从LM324⑧脚导出正数据信号。当控制面板上无锅时，主控制回路电流量I较小，铜箔电阻RX上的损耗也较小，故送至CPU⑧脚的电压也小；相反，若炒锅与其说置放部位适合时，主控制回路电流量I比较大，铜箔电阻RX上的损耗也比较大，故送至CPU⑧脚的电压也大。CPU将⑧脚(PLCANO)键入的PLC(电压尺寸)变换为数据量，与內部程序流程设置的标值较为，进而对炒锅做出准确的分辨。从调功电阻RV还引出来一路数据信号至U2(LM324)的13脚，作输出功率整定值的用处。电阻R44起什么作用呢?它一方面减少抽样电阻RX与右侧过滤積分电路的藕合，降低二者间的互相影响；另一方面R44也与C61构成前面RC过滤互联网。
或许有些人会问：你将图1中的这段M形的宽铜箔当做抽样电阻，为什么电阻R44(100Ω)右边长细的印板铜箔却当做零电阻，将它立即接地装置呢?由于M形宽铜箔在主控制回路中，工作中时的浪涌电流非常大，它的损耗可作为抽样。而电阻R44右边长细的印板铜箔是在控制电路中，工作中电流量不大，它的损耗可忽略。
二、SR-1625A检修案例
检修实例1：一台尚朋堂SK-1625A型电磁炉，早已前检修员换过商业保险、桥堆、IGBT管及G极维护用的18V稳压管，启动情况下各功能键实际操作、风机运行均一切正常。但按相对应火力点键后，每过1秒传出一次警报声，相匹配的火力点键显示灯闪烁，且每一次都能听见检锅声。那样不断约70秒后自动开关机。据原检修者说，对检锅电路的每一个元器件，包含LM324及全部的阻容元器件几乎都一一完成了检验或代用，常见故障仍未清除。
维修：打开主电路板观查，发觉这段M形铜箔因烧坏而用一根直徑1．5mm的铜心线跨接线在桥堆“-”端与IGBT发射极“E”中间。根据以上对尚朋堂电磁炉检锅电路基本原理的了解，判断为以上铜心线更改了抽样电阻RX的电阻值。修补铜箔已不太可能，若用铜心线替代，粗了电阻过小不检锅；细一些的经试验可做到规定，但电流量容积又不足(在直径同样的前提下，铜箔的电缆载流量比圆铜心线要大)，担忧发烫。最终想为何不试一下选用康铜丝呢。因此寻找坏数字万用表上拆下来的一根直徑1．2mm的康铜丝，提取约22mm的一段，像路程一样在印板上两边打孔固定不动。一头接在桥堆“-”端铜箔处，开洞并焊上，另一端用粗铜线连至IGBT管“E”极处后调试，总算将其修补。
检修实例2：一台尚朋堂SR-1625A型电磁炉，出现异常时状况同例1，即不检锅，但有时候又能一切正常加温。
维修：尽管沒有发觉脱焊状况，但仍将各点焊重焊了一遍，再调试一切正常后交客户。但是应用月余后又发生一会儿一切正常，一会儿检不上锅的状况。按照在网上详细介绍的方式，将电路板清理一遍(事实上电路扳都不很脏)恢复工作，但应用月余后又常见故障再现。经具体分析，将电路板清理一遍能恢复工作，表明问题仍是油渍；将点焊重焊一遍也可以恢复工作，可能便是加温点焊导致一部分油渍蒸发的結果。依据图2查验相关电路，发觉好多个贴片电容(C51、C52、C53、C60及C61)中，有的两边的点焊及铜箔间间距不大，尤其是电容器侧边与电路板间的间隙较非常容易藏污。因此用木质(或竹制)木签顶尖细心清除间隙，并且用尖口电烙铁将各贴片电容两边的点焊当心重焊一遍。本次修补后已应用一年多，末见常见故障发作。
三、尚朋堂SR-1607C型电磁炉检锅
该型电磁炉的检锅电路(见上图3)比SR-1625A型要繁杂一些，多了由U30(LM324的1／4)构成的正相反电压电压比较器和由Q9(C1815)组成的末级。U3D的12脚连接参照电压16VxR73kΩ/(R83k R73k)=16V×4．7k/(82k 4．7k)=0．87V，评测12脚为0．7V上下。当炒锅以及放置一切正常时，主吲路电流量I比较大，铜箔电阻RX上的损耗也比较大，送至U3D的线性键入端13脚电压将超过0．7V，使它的14脚导出低电频,Q9截至，微控制器⑧脚键入电压被电阻R82(470k)拉升，告之锅检一切正常；相反，当炒锅及放置出现异常时，主控制回路电流量I较小，铜箔电阻RX上的损耗也较小，送至U3D的线性键入端13脚电压因此低于0．7V，使它的14脚导出高电平，Q9关断，微控制器⑧脚的电压被降低，即被告之未检到锅,遂传出命令终止加温并造成报警系统。
图3中的。R82(470k)是Q9的集电结电阻，它的配电电路有点儿尤其。查得稳压管ZD4(9A2)、ZD7(6C2)的稳压管值各自约为8．1V和6．1V，因此 19V的开关电源经ZD4、ZD7降血压，再由R58、R57两电阻分压，在R82左方约有1．6V的电压，这时二极管D20反偏截至。因为该电磁炉 19V的开关电源没经稳压管解决，应用中评测其电压住往在 22v上下，因此R82左方具体约有2．6V的电压。Q9的集电结选用两种送电方法还有一个功能便是兼作过电压与欠压：当 19V的开关电源电压过低时，ZD4、ZD7不可以被反方向穿透，微控制器因⑧脚电压过小而传出命令警报并暂停加温。相反，当 19V的开关电源电压过高时，将使R82左方电压过高，若这时Q9处在截至情况，便会使微控制器⑧脚电压相对应拉升，一旦⑧脚电压超出內部程序流程设置的过压门限制值，就将传出命令过电压警报并停止工作。上而早已提及，仅有当主控制回路电流量I超出检锅门限定，Q9才会截至。因为 19V的变动立即体现了键入交流电电压的转变，因此这具体便是远程服务器沟通交流键入的过电压与欠压电路。电磁炉一切正常业务时二极管D20反偏截至。但若开关电源电压过高或电路出现异常，造成R82左方电压过高，则D20关断，将R82左端电压钳制于5．6V，以维护微控制器键入端(⑧脚)，防止键入电压超标准导致毁坏。再看好多个检修案例：
检修实例3：一台尚朋堂SR-1607c型电磁炉，出现异常时状况同例1，即检不上锅
维修：测开关电源 5V、 16V电压一切正常。 19V开关电源约 23V亦应一切正常。用数字万用表测U3D(LM324)12脚电压为0．7V，而13脚电压仅为0．46V，查前面各阻容元器件，发觉电解电容器C30、C36容积近乎为零，充分考虑小电解电容器易失容，因此将5只1uF／50V的电容器所有换新，常见故障清除。
检修实例4：一台尚朋堂SR-1607c型电磁炉，出现异常时状况同例1，即检不上锅
维修：测开关电源 5V、 16V及 19V电压一切正常。用数字万用表测U3D(LM324)12脚电压为0．7V，而13脚电压却为0．1V，查前面各阻容元器件未发现问题，代用U3(LM324)后常见故障清除。
检修实例5：一台尚朋堂SR-1607c型电磁炉，出现异常时状况同例1，即检不上锅
维修：测开关电源 5V、 16V及 19V电压一切正常。用数字万用表测U3D(LM324)12脚电压为0．69V，13脚电压为1．2V，均属正常，但微控制器⑧脚电压为0V。猜疑Q9(C1815)毁坏，但评测完好无损，最终查出来电阻R82已引路，更换后常见故障清除。
