SH2147电磁炉通电启动显示E7后,自动开关机(主板型号:

故障状况：小编接修一台客户送过来的美的SH2147电磁炉，该电磁炉通电启动显示E7后，自动开关机(主板型号：M02-B3标配)。
维修方式：依据故障编码可以明确该故障归属于低电压维护，可关键查验VIN电压。通电测量VIN电压不上1V，显著小于2．85V的一切正常电压。查验VIN电压的取样电阻(820k/2W)，一切正常。猜疑显示板故障，拆下显示板再度测量VIN电压恢复过来。因此查验单片机设计的VIN电压检验端，猜疑VIN电压高频率滤波电容器C103(贴片)欠佳。拆下该电容器再次再装显示板后，测量VIN电压一切正常；确定是C103的贴片电容器存有软穿透，拆换一个104／50V的接式高压瓷片电容后调试，故障清除，电磁炉恢复过来。

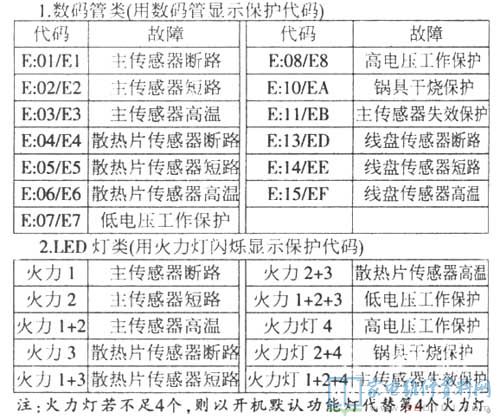

备注名称：该故障在一般情形下维修人员都是会认为是显示板上单片机设计毁坏，通常立即拆换显示板，这就立即提升了修理成本费。此外，附该该电磁炉故障编码表，仅供参考。
