可是现阶段阅读者中对电磁炉中模块电路的特征及归类层面，还出现一些问题，现举4例进行表明。
例一：将电磁炉中的“开／关电路”误以为是“通电维护电路”

从等级上讲，这两个模块电路区别非常大：MCU是根据“开/待机电路”传出命令来操纵电脑整机工作中的，故是电磁炉中必需具有的模块电路；而“通电维护电路”(电路见图1)不一样。通电时，。MCU的27脚输出高电平至三极管Q6的基极，Q6关断，进而确保电磁炉在待机状态下IGBT管不工作中。开机后，MCU的27脚输出低电频，Q6截至，不容易危害操纵电路的工作中。

例二：对所说的“波形造成电路”的作用沒有搞清楚
事实上这也是MCU的50Hz波形“过零检测”电路，是MCU基本上工作中标准之一。假如相对应的MCU检测不上“过零”数据信号，就没法进行得电校准，下一步工作也是“别谈”了。由全文电路得知波形造成电路基本原理：AC220V经变电器T101直流变压器后，输出约5V以内的沟通交流电压，经电阻器R501、R502(均为10k)分压后加进电压电压比较器IC5-4(LM339)的11脚(同相键入端)。在正半周期时，D204截至，IC5-4的11脚电压高过⑩脚(0V)，13脚输出高电平；负半周期时，IC5-1的11脚被D204钳位在0．7V，这时，11脚电压小于④脚，13脚输出低电频，这般循环往复，13脚便可以输出波型优良的50Hz波形单脉冲。
例三：将电磁炉中的“V 浪涌保护器检测维护电路”误以为是“ 300V电压检测电路”

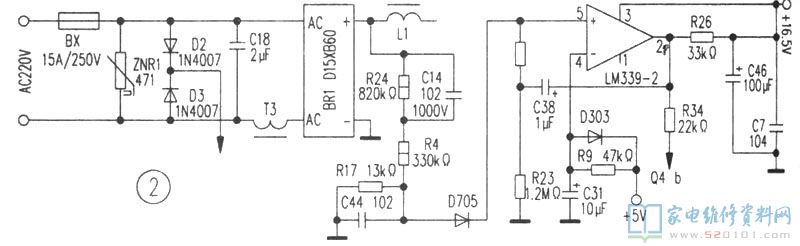

对这一电路的了解在阅读者中一直分成两派(一派“浪涌保护器”、一派“电压”)，而数年来居然沒有相互之间提出异议，长期性“友好相处”，足够表明两派“观点”均不独特。小编觉得应叫“V 浪涌保护器检测维护电路”。 300V电压检测电路图见图2。如因种种原因造成市电电压大幅度上升，这时若开关电源电压检测维护电路又不能运行得话，对电磁炉而言是很危险的。因而，电磁炉中还设定了 300V电压检测维护电路，即市电均值检测电路。

300V电压经R24、R4、R17分压抽样，经D705防护后送进LM339-2的⑤脚(电压电压比较器同相键入端)。 5V根据R9加至LM339-2的④脚(正相反键入端)。假如 300V电压超出额定值，电压比较器②脚输出高电平．经R34加至Q4基极，Q4马上关断，LM339-4 13脚输出的调配单脉冲不可以送出，与此同时Q4集电结电压根据D14把Q6集电结电压快速降低，Q6截至，终止加温推动脉冲输出。
例四：将电磁炉中“市电浪涌保护器检测维护电路”与“市电过欠压保护检测维护电路”搞混

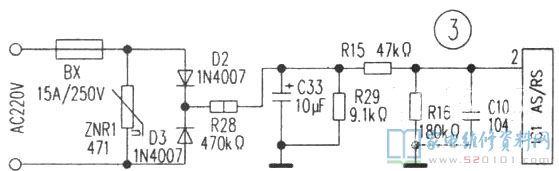

市电电压检测电路的电路原理图见图3。为避免市电键入中的浪涌保护器电压大门口控管(IGBT)的安全性造成威胁，电磁炉中安装了浪涌保护器电压检测电路。市电经D2、D3及整流管BR1內部的半桥开展整流器后，经过R28、R29、C33及R16、C10构成的二级分压过滤电路后送至单片机设计②脚，单片机由此信息内容来分辨开关电源电压是不是一切正常，进而传出相对应命令。在电压过低或过高时都终止加温推动脉冲输出，并根据表明电路显示出不正确的编码。
