美的MCEF197电滋炉无源蜂鸣器

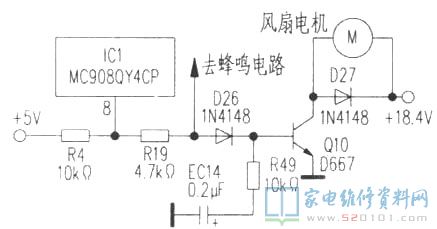

小编接修一台美的MC-EF197电滋炉无源蜂鸣器传出“嘟嘟嘟嘟”声，随后自动开关机，拆卸设备，核查不转，机内发热量排出不来导致升温过高，维护电源电路姿势而致。有关电源电路如下图所示，电磁灶插电后，单片机设计IC1⑧脚导出高电平，经R19、D26加至推动管Q10(D667)的b极而导通， 18.4V开关电源、风扇电机M与Q10组成控制回路，风扇电机运行。待机后，IC1⑧脚再次导出1分鐘高电平后变成0V，Q10截至，风扇电机转停。维修时，为防止出现意外毁坏，最先卸掉加温电磁线圈后插电，精确测量 18.4V工作电压一切正常，再精确测量Q10的b极对地工作电压0V，一切正常时 0.8V，从而分辨光耦电路有故障。关闭电源后各自查验该一部分R4、Q10等元器件，发觉R19电阻值无穷(一切正常电阻值4．7k)导致Q10不导通造成上述故障。拆换R19后，插电调试，电磁灶加温一切正常．故障清除。
