微波炉加温一切正常,故障清除

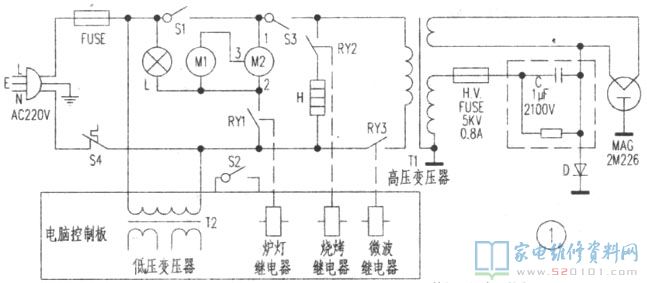

剖析维修：该微波炉电路图如下图1所显示，关键由低电压电路、电脑控制电路和髙压电路三部份构成。当关掉炉膛后，经门互锁电源开关S1、门监管电源开关S3、磁控管温度控制器S4、微波火力点汽车继电器、变电器T1初中级后，在次级线圈导出3.5V、2000V2组交流电流，3.5V为磁控管MAG钨丝配电，2000V经髙压保险丝管H.V.FUSE后，由高压电容C、高压二极管D构成半波倍压整流，造成约4000V直流高压电源加至磁控管MAG的负极，MAG以800W发射微波，根据波导管传输并发射至炉腔，时食材开展微波加温。依据故障状况剖析，低电压电路和电脑控制电路一切正常，分辨故障出在髙压电路。关闭电源，拆卸机壳，用绝缘层螺丝刀将C两边短路故障有极强的充放电状况，表明C一切正常。然后检验T1、H.V.FUSE、D和MAG等电子器件，发觉MAG钨丝短路，造成磁控管不可以发射微波造成上述故障，拆换MAG(型号规格2M226)后，插电调试，微波炉加温一切正常，故障清除。
