三桁瓦YP5

三桁瓦YP5-4ⅡC型抽油烟机电源电路构造简易，回应敏感度高，具备全自动排厨房油烟和全自动警报等作用。

一、电路图讲解剖析

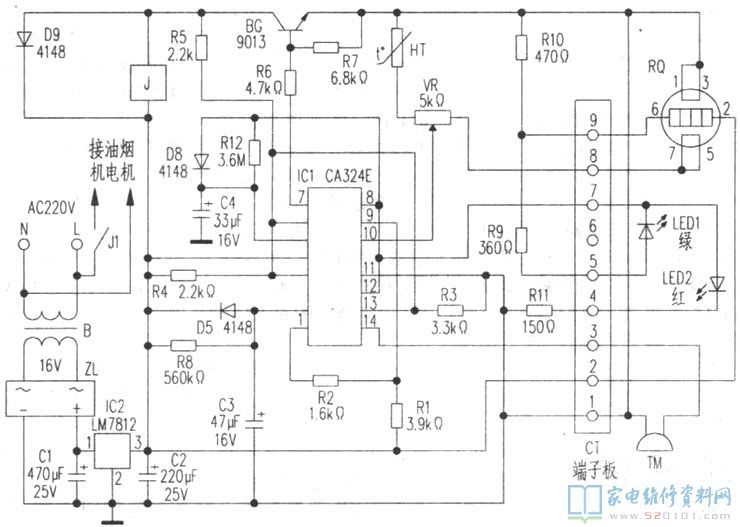

依据实体制作电路图讲解如图下所显示，整体电源电路由气敏器、四放大电路电子器件IC1(CA324E)等构成。

接入主机电源后，220V交流电一路经沟通交流汽车继电器J的常开触点J1接入抽烟机电机；另一路经变电器B、电子整流器ZL、耦合电容C1和C2、稳压管电子器件IC2获得12V直流电电压做为全自动控制回路工作中开关电源。
气敏器RQ、厨房油烟浓度值调整电阻器VR与温度传感器HT分压后加至IC1-A1⑩脚。当房间内浓烟浓度值小于响应值时，RQ的①、③与⑤、⑦出脚间半导体材料电阻器大，IC1-A1⑩脚电压小于⑨脚电压，⑧脚输出低电平，与此同时IC1-A2 12脚、IC1-A4⑤脚为低电平，IC1-A2 14脚输出低电平，推动管BG截至，汽车继电器J断掉，常开触点J1-不合闭，抽烟机电机不转，显示灯LED1亮绿光，整体处在待命状态。
当房间内浓烟浓度值做到响应值时，RQ的①、③与⑤、⑦出脚间半导体材料电阻器减少，IC1-A1⑩脚电压高过⑨脚电压，⑧脚输出高电平，显示灯LED灭掉，而LED2亮彩光，IC1-A2 14脚输出高电平，TM传出间歇性警报声，提醒房间内厨房油烟浓度值超标准。与此同时IC1-A4⑦脚也输出高电平，BG关断，J吸合，J-1合闭接入开关电源，抽烟机电机运行运转，把混浊浓烟排出来户外。
由D8、R12、C4构成排烟系统延时电路。当房间内浓烟浓度值恢复过来后，C1-A4⑧脚输出低电平，D8截至，已电池充电C4电压根据R12充放电，期内使c1-A4⑤脚为高电平，使电机运行一段时间(约3分鐘)，将残余厨房油烟排清。当C4充放电完毕后，C1-A4⑤脚为低电平，⑦脚输出低电平，BG截至，J释放出来，J1-1关闭电源，电机转停。

由C3、R8、IC1-A3构成开机延时电路。插电后，C1-A3③脚电压慢慢上升至8V，而②脚电压因开关电源经R8对C3电池充电，约2分鐘后升到8V，当②脚电压小于8V期内，①脚输出高电平，警报和排气管电源电路均不工作中，以防刚开机时易气敏器处在热态而造成错误操作。D5的功效为C3给予充放电安全通道，减少再度开机时间间隔，为下一次开机做好提前准备。

二、高发常见故障检修
例1：LED1没亮，控制回路不工作中。
剖析维修：依据常见故障状况剖析，多是电路有关元器件毁坏。用表精确测量IC2③脚对地电压0V，一切正常为12V，焊下C2测其正常，再测①脚电压18V，此值一切正常，从而确定IC2內部线路毁坏导致③脚无电压输出造成上述常见故障，拆换IC2(7812)后，插电开机，控制回路工作中一切正常，常见故障清除。
例2：全自动排烟系统失效。
剖析维修：抽油烟机长期性运行在餐厅厨房，气敏器的防尘盖被油污遮盖，气敏器敏感度减少而致。关闭电源，拔出来气敏器，用柴油或清洁液清洗晾晒再应用。若常见故障仍然存有，可能是气敏器电加热管短路(RQ②、⑥出脚间一切正常电阻器约35Ω)或內部半导体材料毁坏，可以用MQ-211型或MQ-N5型气敏器立即代用。
例3：LED2亮，但排气管电机一直运行。
剖析维修：遇此常见故障最先查验电机是不是毁坏，不然是全自动控制回路有常见故障。关键查验BG、是不是穿透短路故障，若一切正常多是接触点J1绕蚀粘死断不动造成上述常见故障，拆换J(4098型)，常见故障清除。
