电滋炉的开关电源保险管,通常安装在整流管的键入端

电滋炉的开关电源保险管，通常安装在整流管的键入端。当整流管短路故障时，保险管对键入电路具有保护功效，当功率管短路故障时，保险管也对桥具有保护功效。可是，串联谐振电路的低频电容器霉变或毁坏而失谐时，保险管与功率管与此同时烧坏，在这样的情况下，保险管对功率管起不上保护功效。虽然功率管的额定值持续电流远高于保险管的融断电流，但真实情况是，二者与此同时烧坏。熔断丝的融断時间并不是超前的功率管，反而是与功率管同歩。

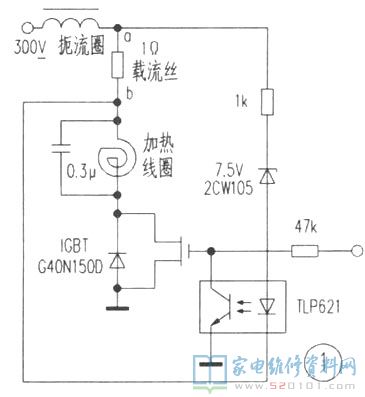

本电路的设计方案，当大电流涌进功率管时，电流量检验电路工作中，马上关掉功率管，使功率管获得保护，保护电路如下图1所显示。图1中的载流元器件是截用一段1Ω的3000W电炉丝，以减少额定值电流，进而减少炉丝的发热温度。1Ω电炉丝的牙距放大，以扩大排热实际效果。此段电炉丝若能筑成带散热器的或是件，实际效果更为理想。固定不动1Ω加热管用的接线头，采用外方内圆的顶孔件，用螺钉拧紧在破孔pcb线路板上。1Ω载流丝串在扼流线圈与震荡电磁线圈中间，只需a、b间有几安的电流穿过，则a、b间就会有几伏的工作电压。若设置功率管IGBT的较大额定值工作中电流为8．2A，则Uab=8．2V。在a、b端划入光电耦合器TLP621电路，较大工作中电流决策于稳压管的选择稳压管值。稳压管采用7．5V的2CW105，在功率管的栅压和源极间划入光电耦合器TLP621的感光电路，当a、b间的电流超出8．2A时，检验电路工作中，发光二极管闪光，感光管导通，栅压接地装置过压，功率管自主关闭，功率管遭受保护。

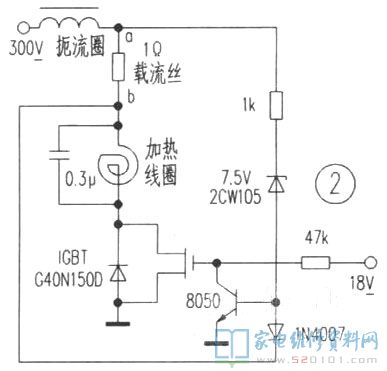

图2为图1的作用同样电路，仅仅将检验电路中的光电耦合器换为公司分立件，便于在电路板上的灵便安裝。

该电路对电流检验十分灵巧，过电流自断几乎沒有延迟。保护计划方案十分合理，缺陷是载流元器件采用发烫炉丝，装接时要留意pcb线路板的位置选择或设置，要需注意隔热和排热的安全系数。
