安印WYB50

安印WYB50-90电高压锅关键性能参数，操纵方法：电动式计时器；输出功率：900W；容积：5L；规格：22cm；压力：40～70kPa；限压工作压力：90kPa；保温温度：60～80℃；保压時间：0～30min。

一、电路原理

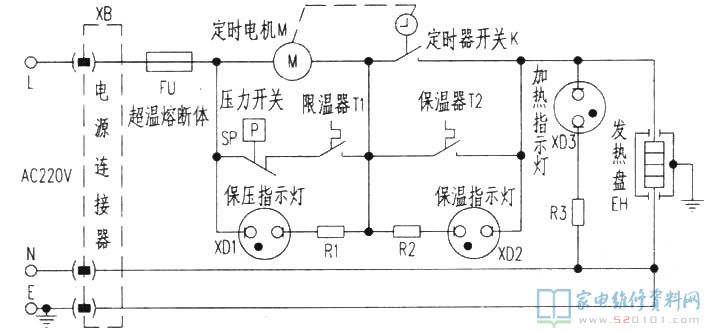

电路基本原理如图下所显示，关键由加热／保压电路和保温电路两部份构成。

1、加热／保压电路
接入开关电源，设置保压時间，将计时器旋纽顺时针方向旋至相匹配标尺后，定时器开关K合闭，因为保温器T2被定时器开关K短路故障，T2暂时不起温度控制功效，保温显示灯XD2没亮。与此同时保压显示灯XD1也被压力控制器SP串连限温器T1所短路故障，保压显示灯：XD1都不亮。这时220V交流电经电源连接器XB、过热融断体FU、压力控制器SP、限温器T1、定时器开关K向发烫盘EH配电，加热显示灯XD2亮，EH加热，锅内逐渐变压。当标准气压做到压力70kPa时，SP断开，EH跳停终止加热，XD3灭掉，XD1亮，全自动转到保压情况，按时电动机M旋转，计时器逐渐保压倒数计时。在保压全过程中，锅内压力小于40kPa时，SP合闭插电，压力高过70kPa时，SP断开关闭电源，使EH作间隔性加热，而XD3、XD1则是更替发光。当计时器倒数计时至“关”部位时，烹饪全过程完毕，K断开，EH终止加热，XD3灭掉，XD2亮，电高压锅进到保温情况。
2、保温电路
当保压完毕定时器开关K断开后，保温器T2资金投入工作中。当锅内温度降低到60℃时，T2合闭，220V交流电经XB、FU、SP、T1、T2向EH配电，XD2灭掉，XD3亮，EH作短暂性加热，使锅内温度回暖到80℃时，T2断开，XD2亮，XD3灭掉，EH又终止加热。反复以上全过程，使保温温度匀速运动在60～80℃范畴。

FU起过热过电流保护功效，当锅内温度超出额定值温度或电路产生短路故障问题时全自动融断。T1起限温维护功效，当没有水空烧或超出额定值温度时全自动断开开关电源，进而维护发烫盘不被烧毁。

二、常见故障维修实例
1、标示灯不闪，不加热。
此类常见故障是电源连接器XB插脚松脱或烧蚀空气氧化造成不插电。维修插脚打磨抛光金属氧化物，就可以恢复过来加热。若XB比较严重烧蚀，需拆换XB。
2、加热显示灯亮，不加热。
灯亮了表明开关电源进到电路，发烫盘EH烧毁造成不加热(EH一切正常电阻器约53．7Ω，若无穷则短路毁坏)，拆换EH。
3、保温显示灯亮，不保温。
该常见故障表明保温电路已插电，不保温是T2接触点烧蚀引路而致，拆换T2，常见故障即清除。
4、盖子漏汽不仅。
关键缘故系盖子密封剂圈久用衰老或损坏，换掉新产品就可以。
