RS型电汽双用蒸饭柜选用电加热方法时,蒸气自来水

因供电常见故障烧干柜里储水造成电热管毁坏是该饭柜电路故障之一，其缘故一是管道停水通知，二是供电工作压力不够，三是浮球阀无法打开。对于以上状况，小编设计方案了这套供电常见故障保护设备。

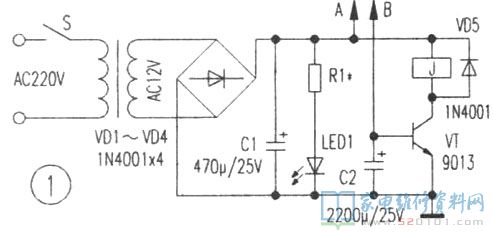

图1和图2是该设备的原理图，当合图中1中的电源开关S时，电子管VT根据安裝于柜里的探测点AB给汽车继电器J给予 12V工作电压使其吸合，其常开触点J1-1关断，使图2的直流接触器KM吸合，进而做到给电热管EH配电的目地。当柜里储水小于探测水位线时，AB断开，电子管VT截至，J释放出来，J1-1断开，KM断开，断开加温电源电路。

LED1、LED2分别是直流电路和主电路显示灯，直流接触器的型号规格依据电热管EH输出功率选择。当柜里水位线降致少水零界点时，因为河面的临时不稳定而造成探测点AB处在似通非通情况，导致汽车继电器J姿势经常，这时运用电解电容器C2的蓄电池充电特点向VT给予延迟偏压，保持此环节的运行可靠性直到AB点彻底断开。

探测点的安裝见图3和图4。A点装于供水管道道路上，B点在饭柜子宫后壁高过柜里储水部位钻一φ30mm孔，并且用木塞塞严，与此同时将单车辐条外衣绝缘层材料(非塑胶)安裝于瓶塞圆心点并在柜里钣金折弯至储水中，使其根据储水与A点关断。评测AB间电阻器在里面与水体不一样的状况下以20k～30k中间，能达到图1电源电路规定。
