拼装后风扇旋转一切正常

故障维修：经查该故障系因为排热风扇工作中欠佳，造成整流管太热维护姿势。观查发觉风扇在加温运行一瞬间能转，当电源电压上升到10V以上时风扇就转停。查风扇配电控制回路完好无损，分辨为风扇电机故障。拆下来电机，风扇叶片能灵便旋转无阻碍。用可调稳压电源配电，当工作电压上升到10V以上时就被吸起不转，敲打电机有时候能一切正常旋转，故疑似无刷电机电机电源电路或电磁线圈有松动或短路故障状况。

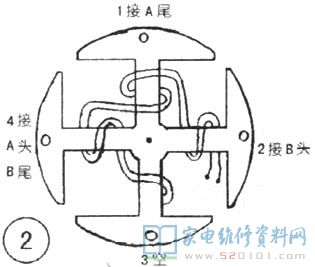

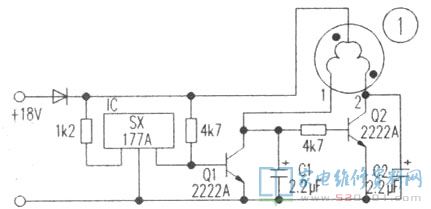

该电机为YHWF-118无刷电机电机(DV18V/0.17A)，电机电源电路见图1。经查各元器件完好无损，分辨为电机绕组在工作电压高时有穿透短路故障状况，造成等效电路不匀导致电机转子被吸起不转。因销售市场上无相对应尺寸的风扇，故决策重绕电机。经对电机电磁线圈绕组的分析后了解(绕组构造如下图2所显示)，一共有四个磁极，每一个磁极绕275圈，电缆线径0.12mm。绕时应留意用一小块透明胶带贴在要绕的磁极顶尖处，使丝包线不被变压器铁芯划伤。

丝包线最好用不一样色调，多线并绕，绕完后按图2所显示布线。该电机的运转趋势由2个绕组的插电依次顺序决策，若翻转，将1、2端部位互换，就可以正转。拼装后风扇旋转一切正常，装进电磁炉，工作中一切正常。
