蜂鸣器长响后全自动校准 发生此故障

一、通电不启动

发生该故障所涉及到的电路较多，关键有开关电源电路、晶振电路电路、校准电路等。

1、开关电源电路故障

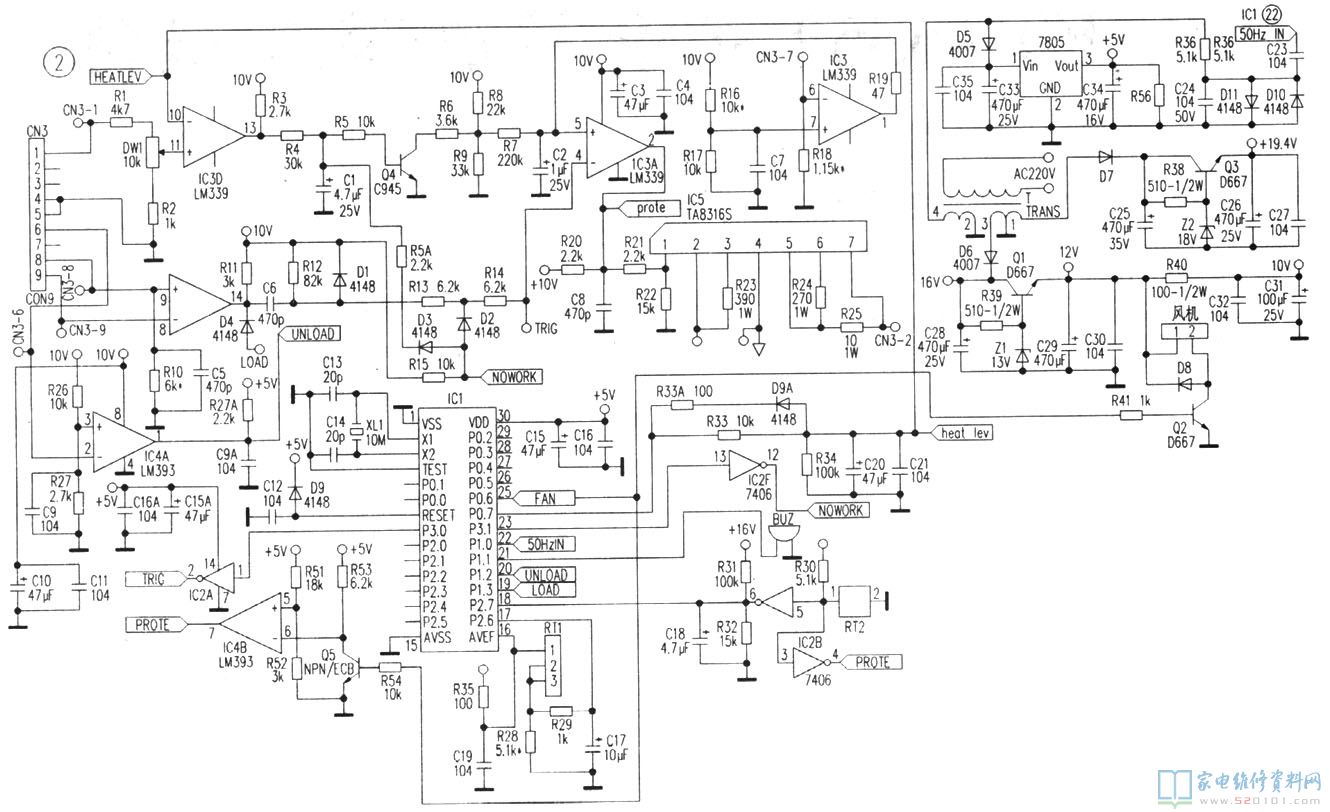

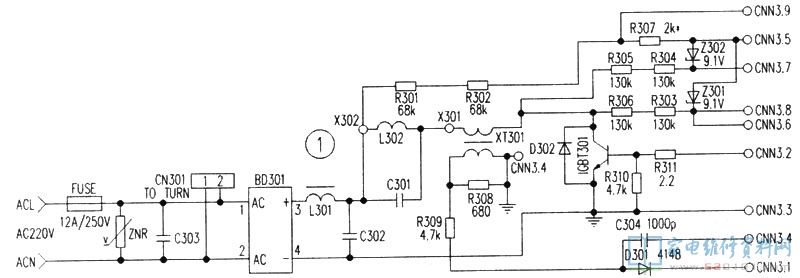

(1)直流高压电源电路故障先检验EMC安全防护控制模块、变电器、耦合电容、保险丝管及其电源插头是不是有毁坏。假如以上一切正常，应拔去L302后通电对电路开展检验(留意髙压)，有没有220V交流电流键入，及其整流器过滤后在C302上的电压，一切正常应是310V上下。如髙压电路无异常还不可以启动，则查验低电压开关电源电路。
(2)低电压开关电源故障
1)无5V电源输出。通电测量7805是不是有12V电压键入，如果有12V输入而无5V电压输出，查验C34、R56是不是一切正常，假如以上电子器件都一切正常且断掉5V的负荷后仍无5V输出，就表明7805已坏。假如7805沒有电压键入，应测量变电器的次级线圈是不是有电压输出。假如变电器有电压输出，而D201沒有电压输出，就表明D5或其点焊及电路早已短路。
2)无12V、10V开关电源输出。要是没有10V开关电源输出，先通电测Q1是不是有12V电压输出，要是没有，再测D6是不是有25V的电压输出。如果有，应查验C31、C32、C30、C29、C28、R39、Q1。把有什么问题的电子器件拆换。假如D6沒有电压输出，再测量变电器是不是有电压输出，要是没有，就表明变电器件早已毁坏。假如变电器有电压输出，就表明D6或其点焊电路早已短路。

3)沒有19．4V开关电源输出。通电测D7是不是有27V电压输出，如果有，应查验C26～C27、D7、Z2、Q3。假如D7沒有电压输出，测变电器是不是有电压输出，要是没有便是变电器坏，如果有，就表明D7若其点焊电路早已短路。

2、校准电路故障
在有电的情形下测量IC1⑦脚电压，假如测量的电压为0V，则表明校准电路没有工作，查验C12是不是一切正常，假如一切正常，这时可明确主控芯片Ic1已坏，假如测量到IC1⑦脚电压为5V，而故障沒有清除，还可以把故障精准定位在主IC1上。
3、晶振电路电路故障
应查IC1②、③脚电压，应在2．5V上下但不相同的电压，若出现异常，应柃查电容器C13、C14是不是有短路或是电穿透状况，假如以上电容器是常规的，再将XL1晶振电路卸下来，换掉新的同尺寸的晶振电路通电调试。假如依然不可以启动，只有是主控芯片IC1坏。

二、保险丝管融断

此故障是电磁炉的普遍故障，一般是由别的的元器件毁坏而致，如IGBT、整流桥堆穿透等，因此换掉新的保险丝管后，务必查验别的电路无异常并取出L302后再通电调试。
1、查验ICBT，整流桥堆是不是穿透。查电阻器R310、R311，测量这两个电子器件时最好是卸下来才可以开展精确性的测量。
2、将Ic1 24脚与IC3(LM339)⑨脚连通，用5．1k电阻器把IC3⑧脚用数字万用表测量IC5-TA8316AS⑦脚电压，假如测量到的电压为1．07V，就表明同歩、震荡、推动电路已能正常的工作中。随后断掉开关电源把5．1k电阻器和以上连通线拆下来，把R9焊复原，再参照后文上述电流量检验电路开展查验。进行以上查验岳，即可接好电磁线圈盘L302通电调试。

3、假如测量到IC5⑦脚的电压异常，再测量IC5①脚电压是不是为0．73V，假如电压一切正常，就表明IC5早已毁坏，应拆换。假如IC5①脚电压异常，解决震荡电路等开展查验，先检查R11、R12、R5、R15、R13、R14、D4、D1、D3、D2、C6是不是有毁坏。在这儿要表明一点：在电磁炉一切正常业务时，决不能用数字万用表对震荡电路开展电压测量。因测量时非常容易对震荡电路造成影响，进而使IGBT在没有同歩的情形下工作中而损坏。若震荡电路一切正常，电磁炉工作中仍异常，参照后文上述同歩电路维修和IGBT髙压维护故障维修步骤。进行以上流程后，再依照前述的方式查验Ic5⑦脚电压，假如电压一切正常，表明故障已清除。

三、启动无源蜂鸣器长响后全自动校准
发生此故障，主要是炒锅温度测量电路或主控芯片IC出问题。
1、把炒锅温度传感器软件从板上拔下，用数字万用表测量其电阻值，常温状态温度传感器的电阻值是100k。因为温度传感器选用的是负温度系数原材料，其电阻值会由于环境温度的升高而降低。若经测已短路故障、引路或对气温转变，在电阻值上无转变，则应拆换。
2、用数字万用表测量控制器上Ic1 16、17脚的电压，假如测量到的电压一切正常16脚为4．95V，17脚为0．42V)，且用数字万用表电阻拦测量R29、R28、R35、C19、C17全是完好无损，而故障都还没清除，就可以把故障精准定位在IC1，拆换IC1，故障可清除。

四、通电无源蜂鸣器长响

发生此故障，主要是IGBT温度测量电路、过零检验电路或主控芯片IC出问题。
1、IGBT温度测量电路故障
最先把IGBT温度保险丝软件从板上拔下，用数字万用表测量其是不是短路(常温状态温度保险丝的电阻值为0。当溫度超出85℃时，温度保险丝便会断掉)。若温度保险丝一切正常，测量IC2(DM7406N)⑥脚(即IC1 18脚)电压是不是为高电平(电压数值2．77V)，假如不以高电平，运用数字万用表查验R30、R31、R32、C18及其IC2有没有毁坏；若为高电平而故障沒有清除，就很有可能IC1早已毁坏，拆换后故障可清除。
2、过零检验电路故障
先测量主Ic2②脚是不是有2．39V的电压，假如测量到的电压异常，查R36、C24、C23、D10、D11是不是有什么问题；假如电压一切正常，Ic1 22脚有零数据信号，而故障沒有清除，就表明IC1早已毁坏，应予以拆换。

五、离心风机不转
最先测量离心风机是不是有12V的工作中电压，要是没有请查验开关电源电路。如果有12V，将Q2集电结立即接地装置，若离心风机仍不转，则表明是离心风机自身有什么问题，若离心风机一切正常，应测IC1是否有高电甲输出到Q2的基极，测量Ic1 25脚电压，如该电压为高电平，而故障沒有清除，用万用表对Q2、D8、R41开展测量，找到毁坏的元什。如IC1 25脚无高电平输出，则应拆换IC1。

六、无源蜂鸣器不响
通电用数字万用表测量IC1 21脚，应该有5V的电压，这时按一下显不板上的轻触开关，观查其电压转变，如果有0．8V的变化范畴，就表明主控芯片Ic有推动数据信号，是无源蜂鸣器自身损坏。如IC1 21脚的电压沒有转变，就表明IC1损坏。

七、不加温
发生该故障所涉及到的电路比较多，各自有同歩电路、检锅电路、IGBT高溫维护电路、IGBT髙压维护电路及电流量检验电路。
1、同歩电路故障
在不接电磁线圈盘休眠的情形下，用数字万用表测量IC3-LM339⑧脚电压是不是有7v，14脚是否输出一低电频(这里有0．21V的静态数据电压)，假如14脚为高电平，就表明IC3早已毁坏，应拆换。
假如上一步中测量到的电压一切正常，然后用数字万用表查验R301、R302、R307、R306、R303、Z301及IC3⑨脚所接的C5是不是有毁坏。
2、推动电路故障
这一步查验也不可以接电磁线圈盘，不然会造成烧IGBT。随后把IC3⑤脚接好5V开关电源；④脚接负级，通电后测量推动电路IC5(TA8316AS)②脚是不是有16V以上电压，要是没有，应查开关电源电路。如果有，这时按开机键启动，测量IC5①脚，是不是有7．77v的电压键入，⑦脚是不是有17V的电压输出，假如电压异常，查验R24、R25、R23、R22、R21、R20和C8；假如键入电压一切正常，输出电压异常，就表明IC5损坏，应拆换。
3、检锅电路故障
先查验L3022个接线端子排是不是松脱。随后坐上不合格的炒锅，最好用MD专用型炒锅。
通电后在休眠的情形下测量IC4-LM393②、③脚的电压(一切正常②脚7．33V，③脚2．49V)，要不是，查验同歩电路。如果是，测量Ic1 20脚若为低电频，关闭电源把电磁线圈盘L302拆下来，再测量IC1 20脚电压，假如测量到的电压或是低电频，这时的故障点有2种概率，一种是IC1坏，另一种便是IC4坏，可以先拆换IC4(LM393)，假如拆换后故障清除，就表明故障点在IC4，假如拆换IC4后故障都还没清除，这就表明故障点在IC1，应拆换IC1。
4、IGBT高溫维护电路故障
最先通电启动，电机风扇也转动，不然应测IC1 25脚是不是为高电平，若为低电频，查维护电路。
这时。测量IC4(LM393)⑦脚电压，在没有启动的情况下，这一脚输出的是低电频，开机后，该脚会输出高电平，如果是或是低电频．就表明维护电路已姿势，这时再测量IC4⑤脚的电压是不是超过第⑥脚的电压，如果是，表明IC4-LM393早已毁坏，拆换IC4。
假如IC4⑤脚的电压比⑥脚的电压低，关闭电源查验R54、R52、R53、R51、Q5是不是毁坏。这种原因都是危害高溫维护电路一切正常工作中。
5、IGBT的髙压维护电路故障
最先在不接电磁线圈盘L302的情形下，通电测量IC3电压比较器LM339①脚是不是为低电频。如果是低电平则表明IGBT髙压维护已姿势。不然测量⑦脚电压是不是为一切正常的4．98V，该脚外部的R16、R17是不是一切正常，若这种一切正常，很有可能为IC3毁坏。
6、电流量检验电路故障
通电在休眠的情形下测量
IC3-LM339 10脚是不是有0．56V电压，13脚的电压是否为低电频，假如电压异常，查验R33、R34、C20、C21是不是一切正常，假如以上的电子器件一切正常，就会有可能是IC3或IC1损坏，应拆换。
再测量IC2-7406 12脚是不是为高电平，假如为低电频，测量13脚是不是为低电频，如果是，就表明IC2-7406早已毁坏。
在这个电路中假如Q4无法控制，一直处在关断情况，电磁炉会经常出现不加温。假如一直处在截至情况，电磁炉在开机后，工作中电流量无法得到操纵，当超出IGBT的额定电压后，会造成烧ICBT的安全事故。

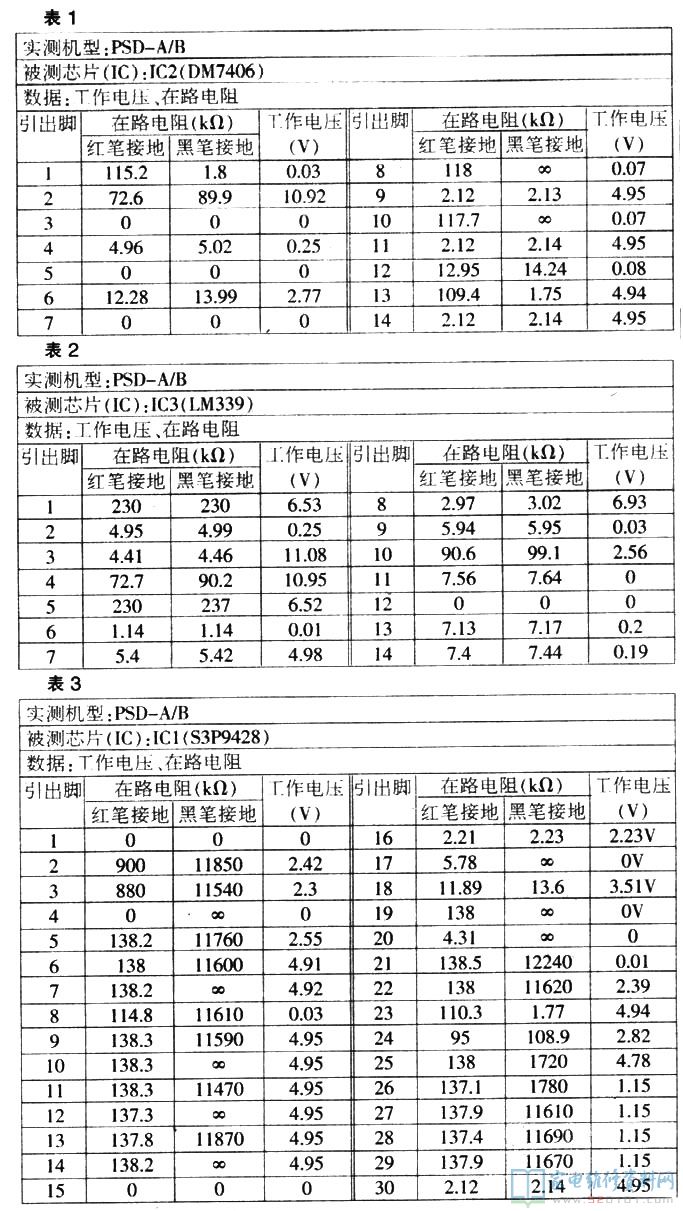

附注1～表3是在不接电磁线圈盘的情形下开展检验的数据信息。
