正妻子DS5000SB电滋炉,不可以加热,表明故障编码“E1

故障维修：查看给予的故障编码表，“E1”意指无锅或锅小。炒锅检测电源电路是电磁灶独有的，检测方法有二种。在其中之一是：将加热线盘两边的(有没有锅)电压转变经IC2-1较为后送进MCU(单片机设计)11脚解决，以全自动调节电磁灶的加热情况。远程服务器归属于这类检测方法。维修时。最先查验这一部分电源电路，内未见异常。

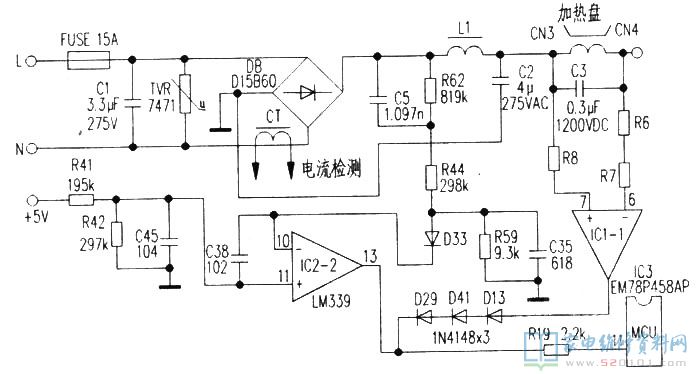

殊不知掌握到：从11脚进到MCU的除炒锅检测数据信号以外，也有一路 300V电压检测数据信号(详见下面的图)。因此，接入电压，用DT890D数据万用表测量IC3 11脚、IC2-2 13脚电压均为0V，异常。拔去开关电源，引路逐一查验阻、容元器件，发觉色环电阻R41呈短路性毁坏。遂用同规格型号电阻器拆换之，再度插电进行复测Ic2的⑩脚、11脚和13脚电压，各自升到2.57V、2.98V和4.98V；电磁灶修复加热工作中，故障完全清除。
