微波炉加热插电后显示屏不亮,全部功能按键均失效

常见故障维修：先查验微波炉加热中的各连接器、门电源开关一切正常。查验电脑控制板上的开关电源一部分，变压器初中级引路。当心拆卸初中级绕组电缆护套，测绕组内溫度商业保险完好无损，证实无太热状况，仅为初中级绕组短路。因为该变压器工作电压独特，次级线圈2组交流电流导出各自为5.47V×2和16.33V。

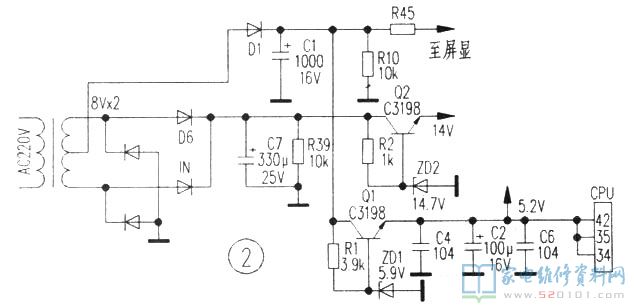

因很难买到，考虑到用有中心抽头的AC5.8V×2变压器代用，更新改造如下图2所显示：取变压器AC16V桥式整流滤波后约22V直流电压，经Q2、ZD2稳压管获得14V直流电压做为控制器上炉灯操纵、微波加热操纵和烤制操纵三只汽车继电器的驱动电源；取变压器中心抽头8V整流器直流电滤波后经Q1、ZD1稳压管获得5.2V直流电压给CPU配电。中心抽头8V整流器、滤波后另一路经R45过流保护给屏显配电，因为工作电压比原先稍高，把R45增加到50Ω。
