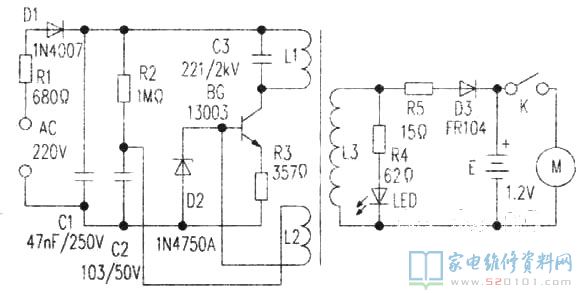

电动剃须刀电路设计图(见下面的图)

一、原理

220V交流电流经电阻R1过流保护、二极管D1半波整流、电容器C1过滤获得约110V的直流电压，经脉冲变压器绕阻L1加进三极管的C极。电阻R2、电容器C2、三极管BG和脉冲变压器的绕阻L1、L2一同组成电源电路的自激振荡运行状态，再经脉冲变压器的藕合，在绕阻L3磁感应出高频率工作电压，经R5送D3整流器给充电电池E电池充电。电容器C3是消化吸收L1工作中时发生的目感顶峰工作电压的，避免三极管破电磁感应髙压毁坏。R4、LED构成开关电源标示电源电路。

二、常见问题装饰
例1、电动剃须刀电池充电时标示灯不闪
检修：用数字万用表Rx10k挡检测AC220V键入端正反面向电阻(在其中一次为∞，替换直流电流表后检测电阻值应是二三十千欧上下)，假如直流电流表正反面向2次检测的最后全是∞，则一般为电阻R1、三极管BG或R3引路性毁坏。
例2、电动机时转时不转
检修：这一般是电源开关K与pcb线路板上的铜泊接触不良现象而致，缘故是pcb线路板上的铜泊有翠绿色的铜绿废弃物(绝大多数都是由于有液态渗透到或充电电池流出透明液体导致的)，消除铜绿废弃物，如电地早已毁坏则一并拆换就可以。
例3、有时候待机后再召开会议发生不转，游戏多开／关几回后又一切正常转
检修：在清除电源开关和充电电池焊接线无接触不良现象等状况后，一般全是小电机的电机换向器和电刷出自于损坏，而在某一方位存有触碰“盲区”。这时拆卸小电机纠正一下电刷簧片就可以(最好是换用新的小电机)。
