东芝14W节能灯有2种规格型号

东芝14W节能灯有2种规格型号，一种是2U1灯管，均衡排序，另一种是3U1灯管，三角形排列，现以2U1／14W灯管为例子，详细介绍其电路基本原理及普遍故障维修，仅供参考。

一、电路基本原理

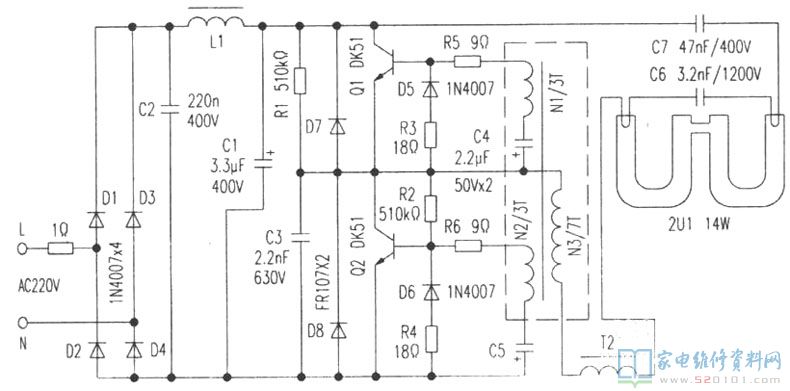

依据实体制作出电路基本原理如图下所显示，电子器件的识别码与电路板同样。

该电路归属于半桥型高频率逆变电源电路，电压220V经保险电阻TR后加至稳压管D1～D4桥式整流，由C2、电感器L1、C1构成π型高低频过滤电路，其功效既避免节能灯工作中时造成高次谐波对家庭用视觉家用电器的影响，又可以进一步减少导出直流电压的沟通交流谐波失真，对后续电路工作中有益。过滤后导出约300V直流电压加至功率管Q1、Q2上。由R1、C3构成运行电路；由Q1、Q2、C4、C5和脉冲变压器T1(绕阻N1、N2、N3)构成高频率震荡电路；由电磁感应变电器T2、C6、灯管2U1构成串联谐振，照明灯具电路。刚接触电原时，300V直流电压经R1对C3开展电池充电，当C3充电工作电压超过一定值时经R2加至Q2的基极，Q2开启关断，随后根据脉冲变压器T1各绕阻磁感应藕合，开启Q2、Q1轮番关断与截至，电路进到震荡情况，造成类似矩形框波的导出单脉冲，该脉冲工作电压经T2、C6造成串联谐振，在2U1两边得到充足的启辉工作电压而引燃闪光。当灯管照亮后，因为T2的电磁感应功效，使灯管电流量匀速运动，那样既减少灯管的频闪，又具有过流保护维护功效，保证节能灯安全工作。

该节能灯设定多种维护电路，以提升节能灯的稳定性，增加节能灯使用期限。由保险电阻TR出任整体过电流保护。关键运用二极管D7、D8的单指导通功效来消化吸收工作中时加进Q1、Q2上的反压，避免两功率管因高原反应压而毁坏。电阻器R5、R6的功效是限定Q1、Q2基极的过电流量。电阻器R3、R4和二极管D5、D6串连构成两功率管b-e结的消化吸收反压维护电路，以保护Q1、Q2不被毁坏。电容器C7起隔直功效，避免直流高压电源进到灯管而烧毁钨丝。

二、普遍故障检修

例1、接入开关电源，传出“叭”一声，灯不闪。
这一般是电路产生明显的短路故障故障。最先用一字型螺丝刀砸开灯罩和插座，随后卸掉电路板，观查电路板上电子器件，发觉TR烧糊发黑，测其两边堵塞，然后检验整流器过滤电路，D1—D4、C2、L1、C1均一切正常，从而初判功率管Q1或Q2穿透短路故障，因此焊下Q1、Q2精确测量，发觉两功率管c-e穿透(短路故障)导致震荡电路停振造成上述故障，拆换TR(1Ω／2W)、Q1、Q2(型号规格DK51)后，故障马上清除。若觅不上DK51管道，可选高原反应缩管13002代用，留意，该管b—e管脚排序与原管反过来，电焊焊接时不可以搞错。
例2、接入开关电源，灯管不可以照亮。
造成该故障常出现在运行电路，查验TR一切正常，精确测量C1两边直流电压(300V)一切正常，然后检验运行电路R1、C3，发觉C3无效，拆换C3后插电使用，节能灯一切正常照亮，故障清除。
例3、插电后，灯管两边深红色。
造成该故障关键因素有：(1)、C6比较严重走电或穿透短路故障，拆换该电容器抗压务必超过630V(最好是选1200V涤纶电容)。(2)、C7容积缩小或比较严重走电。(3)、D5或D6特性欠佳。均应拆换。
例4、灯管时亮时没亮。
造成该故障多是节能灯led灯头核心(火线零线)电级锡点空气氧化凹痕与开关电源接触不良现象，拆下来节能灯，用锡焊补圆润就可以。若锡点一切正常，多是节能灯內部电路脱焊、开关电源导线松动而致，用指针式万用表Rx1k挡精确测量led灯头两电级，电阻器约500k为一切正常，不然多见內部电路有脱焊等问题，可逐点查验给予清除。
