NE553脚电位能一瞬间由低电平转化成高电平

例1、‘快风”挡一切正常，“阵风”挡不转。

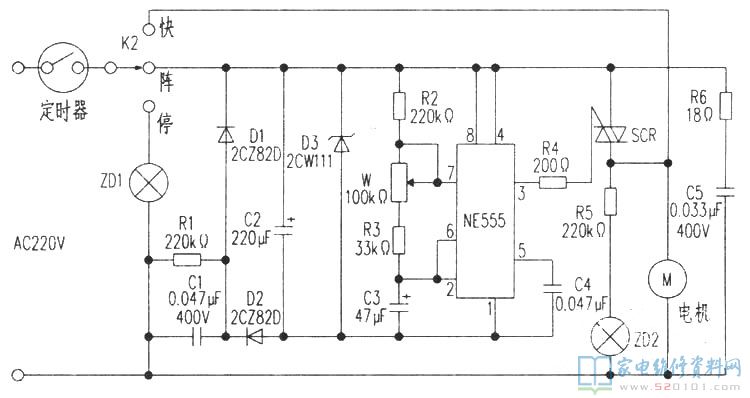

剖析与维修：该型电扇的阵风控制电路图讲解如图下所显示。由时基电子器件NE555等元器件构成pwm占空比可调式的多谐振荡器，它造成周期时间为8．2秒～12．5秒的矩形框波控制数据信号，并由NE555的③脚导出，经R4去控制双向可控硅SCR的关断与截至，进而控制电机的旋转，从而造成阵风实际效果。

维修时，最先测出NE555③脚电位差自始至终为低电平(通常情况下，该脚电位差应每10秒左右上下工作电压坠落一次，不断约1秒左右上下)，表明NE555未工作中。

又测出NE555的⑧脚开关电源端 12V工作电压为0V，由图下得知： 12V工作电压是由220V电压，经R1、C1阻容降压，D1、C2整流器、过滤和D3稳压管后给予的；核查发觉D3已穿透，别的元器件内未见异常。将D3拆换后调试，NE555的⑧脚 12V工作电压恢复过来，但NE555的③脚依然为低电平，表明NE555多谐振荡器未起振。
再测出NE555的②脚开启直流电压为 12V不会改变(一切正常时该点工作电压应随震荡电容器C3蓄电池充电而规律性转变)。使用输电线将NE555的②脚与①脚接地装置端短暂性短路(人为因素地使C3快速充放电)，这时NE555的③脚电位能一瞬间由低电平转化成高电平，且电机有旋转的姿势(表明NE555一切正常)。由此剖析是C3毁坏，焊下C3精确测量，发觉C3已无蓄电池充电状况，且呈引路情况。将C3拆换后调试，阵风控制恢复过来。

例2、常见故障状况同例1。

剖析与维修：用数字示波器观查NE555的③脚有没问题的矩形框波工作电压导出，表明NE555工作中一切正常。
外型检测发觉R4表层有烧糊印痕，检验获知R4和SCR均已短路，别的元器件内未见异常。将R4和SCR拆换后调试，阵风控制恢复过来。

例3、作用电源开关K2置“阵风”挡，风机持续运行不断。

剖析与维修：发生此类状况，要不是NE555谐振电路紊乱，使NE555③脚导出为高电平不会改变；要不是SCR穿透，使电机处在常插电情况。
维修时，最先测出NE555③脚电位差一直是高电平不会改变(表明NE555工作中紊乱)。使用输电线将NE555②脚与⑧脚短暂性短路(人为因素地使C3快速电池充电)，这时，NE555③脚电位能一瞬间由高电平变换为低电平，电机有转停姿势(表明C3电池充电控制回路有短路)。
C3的电池充电控制回路是： 12V→R2→W→R3→C3。进而查得R3已短路，别的元器件内未见异常。将R3拆换后调试，阵风控制恢复过来。
