富达ZW90

小编最先撬开机面电源总开关板(机而中下部的细长灰黑色塑胶板)，用万用表电阻拦测电源开关触点已短路，焊下拆看內部已烧糊形变。用一只AC250V/3A/2×2船形开关，并将它改成2组并接为AC250V/6A/1×2(提升接触点电缆载流量)连接在原点代换。接妥后插电调试却依然不可以运行电机工作中，但查电源开关和电源电路插电都一切正常。

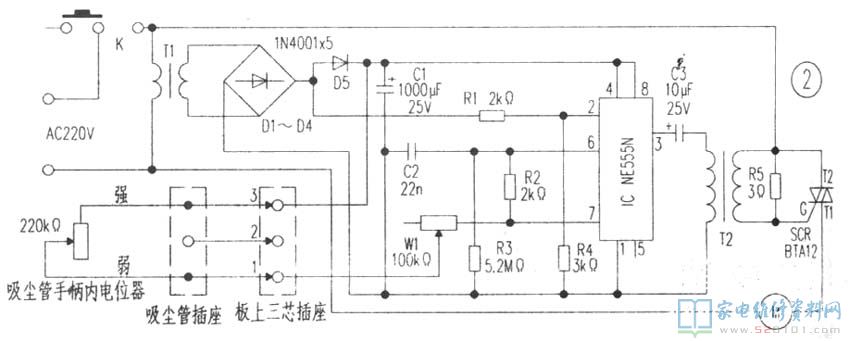

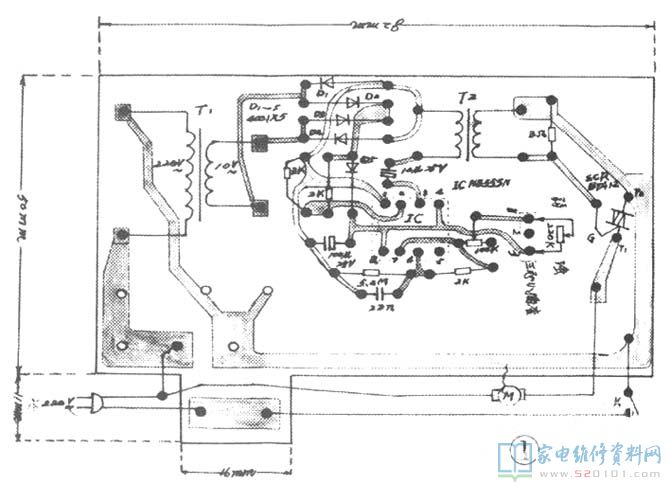

为了更好地完全弄清电源电路构造，取下线路板，依据电路板上电子器件遍布、连线制作出电电路原理图和印制电路板图(见图1、图2)。用万用表逐只检验图1板上元器件，結果均完好无缺。再依据图2电电路原理图剖析，该设备是以IC(NE555N)为关键件，当其⑥、⑦脚键入脉冲信号(高，低)时，使其③脚导出单脉冲工作电压去操纵SCR的G极开展启用/关闭AC220V工作电压，使电机运行/终止；故⑥、⑦脚键入脉冲信号的多少直接关系到③脚输出电压尺寸，即操纵了根据SCR的工作电压高、低，使电机开展变速运行。用万用表R×1挡精确测量三芯小电源插头①、③脚至吸尘管电源插座上2个内凹电源插座，彻底通道(无阻值)；次之从吸尘插头顶两块中测得电阻器为∞，转动手柄上滚动键阻值也无转变。

因此拆卸手柄盖后，内有条型滚动电阻器一只，数值为220k(上总面积满尘屑)，电阻器二根小组出线与插孔、插片测得无阻值。用乙醇对电阻器清理后，再用万用表R×10k挡测得阻值220k，再测插头顶插片转动滑键阻值在0～220k中间转变，拨至较弱端底为短路，作用恢复过来。插电实验，先把手柄滑键拨至“弱”端端点，将电源插头接入电压开启开关面板、吸尘器不工作中；随后把滚动键向“强”端移位一点电机歼始低速档运行，越向顶部转速比越快；相反则逐渐降速最终关闭，表明IC和SCR工作中均一切正常，吸尘器已修补。
