鲸鱼按摩器输出功率21W

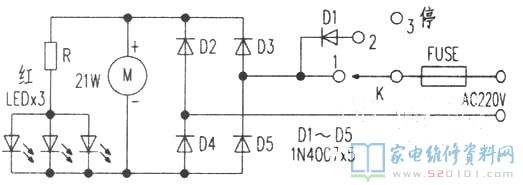

一、电路图讲解

当电源开关打在部位1时，220V交流电流经D2-D5二极管桥式整流，获得直流电脉冲工作电压，加在交直流电源双用的串激式电机上，则电机强悍运行，推动由高韧性塑胶构成的机械设备组织及按摩半球反复运动(振动)。这时，把按摩半球放到使用人欲按摩位置，就可以具有按摩功效。与此同时，整流器后的工作电压根据电阻器过流保护还使三个红色LED管闪光。当电源开关打在部位2时，因D1的降血压功效，键入到电机的半波工作电压输出功率减弱，则按摩半球振动减弱。与此同时，三个红色LED管色度也减弱。可按需挑选强、弱挡。

二、常见故障维修

一台鲸鱼按摩器，启动可以振动但非常容易停(动一下又很有可能振动起來)。核查，精确测量电源开关一切正常，电机也很正常。但停振时，红色LED没亮。猜疑五只整流二极管欠佳，拆换后常见故障依然。最终精确测量电源插头发觉，有一根竟有几k至几十k的电阻器。拆换电源插头后，按摩器恢复过来。
