一、电路基本原理

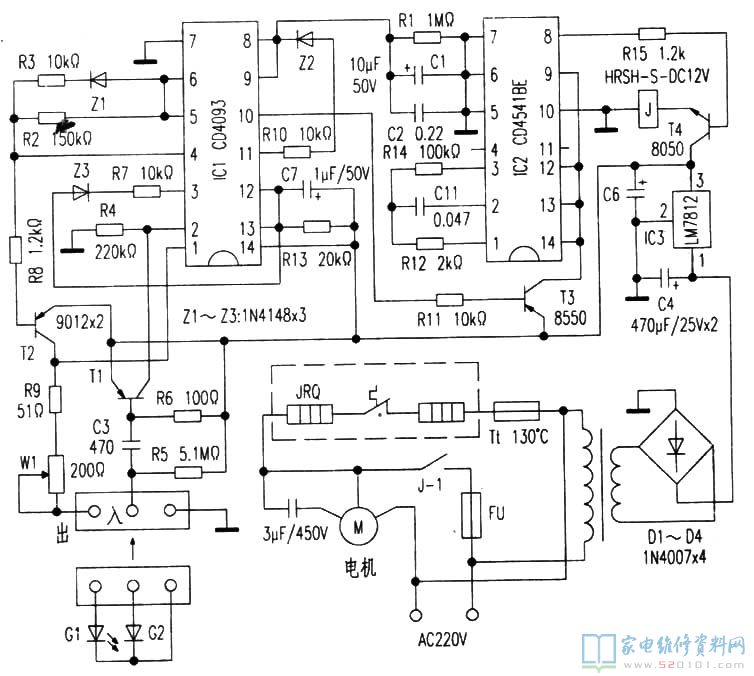

1.红外线式检验信号电路。为让干手机完成全自动打开/关掉作用,图下中以四2键入与非门数据集成化电路IC1的①-③、④-⑥脚内2个楼道门,并与外部T1、T2元器件等构成红外感应“发送/接受”传感器电路。由D1~D4、C4、IC3、C6等组成的 12V直流稳压电源,给予好的工作工作电压。最先,开关电源加至IC1 14脚,为其中电路配电;与此同时,该工作电压又经三极管T2的e-b结、R8,与IC1④-⑥脚内门模块及R2-R3组成的自激振荡式震荡器相接,从而而在T2 c极上产生受震荡器调配的单脉冲工作电压。此单脉冲工作电压一路输至IC1①脚控制端,做为标准参考信号。另一路则由R9、W1回路为主导板外接红外线“发送/接受”对管配电,由G1发送出经调配的红外感应信号,做为在待机状态的主动型信号源。一旦有些人将手伸至机下红外感应检验范畴,则红外感应经每人必备反射面、并且为G2接受管接收,随后T1三极管的e-b发射结与C3、R5-R6互联网回路上把造成与红外线发送信号调配规律性同样的浪涌电流。那样,在IC1 ①-②脚2个键入脚底,就与此同时具备同相单脉冲信号,并由IC1的③脚端倒相导出一控制信号单脉冲;自此,又经R7、Z3供下属电路解决。这类选用调配红外线“发/收”又根据检验后比照的控制方法,可合理避免并降低主机非控制信号对电路的出现异常影响,可比较大水平提升磁感应电路一部分的运行稳定性。

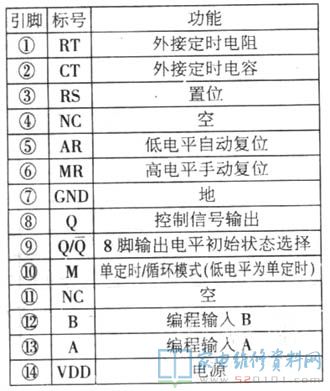

2.控制信号变大、整形美容、促进立即控电路。由场效应管IC1③脚导出的控制用单脉冲信号,由图下中R7、Z3及IC1 11-13脚内门电路开展变大,而由其11脚导出信号:再根据R10、Z2、C1、C2及IC1⑧-⑩脚内电路开展信号整形美容解决,变成光滑型直流电源平。最终,由⑩脚端导出低电频控制信号。经R11输至T3的e-b结,使T3饱和状态关断, 12V电源电压则加进场效应管IC2⑨、12-14管脚上让IC2进到工作中态。此IC2是一块可编专用型按时集成化电路,其各管脚作用可参照附注中所显示。
在由R12、C11已事先制定的工作中持续开机时间内,IC2的控制导出⑧脚输出一个控制工作电压推动T4管导通,汽车继电器J吸合;由其接触点J01控制终端设备负荷电动机M运行工作中。而且可随前述时控电路全自动关掉,重回待机状态。
3.干手工作中电路。干手机的终端设备负荷是由机身的离心风机及加热器JRQ两部份构成。离心风机上的电动机M为中小型电容传感器交流电动机,并选用离心式风机构造。加热器则是由云母制成的多凌支撑架,并由其上匀称盘绕的2组加热丝组成。在黑云母支撑架的核心位置,设定有一只常闭电源开关方式的电阻带过载保护器与两加热丝串连相连,起避免太热的保障功效。在加热器以外,又配有一只溫度商业保险器T1,可与过载保护器紧密结合,具有双向维护功效。
二、高发常见故障剖析维修
常见故障1:磁感应控制失灵。维修此常见故障时,查验主要应放到前面感应器一部分上。最先,应先查验红外线“发送/接受”对管是不是存有污迹;若在清理后,常见故障未得改进,则应检验集成ic推动回路上的可变电阻W1是不是欠佳。而具体缘故大多数是因Wl电阻器滑臂日久后,接触面空气氧化接触不良现象而致;一般将其拆换后,便能恢复工作一切正常。
常见故障2:一切正常磁感应运行后,凉风但不热。
因设备能正常的运行且能排风,表明前传感器电路、時间控制电路等无异常。凉风又表明汽车继电器J已可控姿势、负荷终端设备电路也已由J—1接触点之合闭而得电,只有是加热器JRQ或其回路一部分存有出现异常所造成。一般而言,加热丝JRQ被烧坏的可能性并不高,发现异常大多数是加热器黑云母架正中间的电阻带过载保护器的常闭点,因经常遇热且曰久后,造成金属复合材料疲惫、弹性减少造成接触不良现象,不可以靠谱校准常闭,才发生加热器配电终断的常见故障。若一时购不上此零配件,可临时立即用一小段跨线,将JRQ两边所接该过载保护器处立即短路便可。尽管因而会丧失太热维护功效,但因电路上仍具备热商业保险器Tt做为维护,而且时控电路也可以管束并控制在较短期内运输暖风,因此对设备安全性沒有很大危害。
