超声波加湿机的电源电路换能片起振后形成的超音波把水做雾化

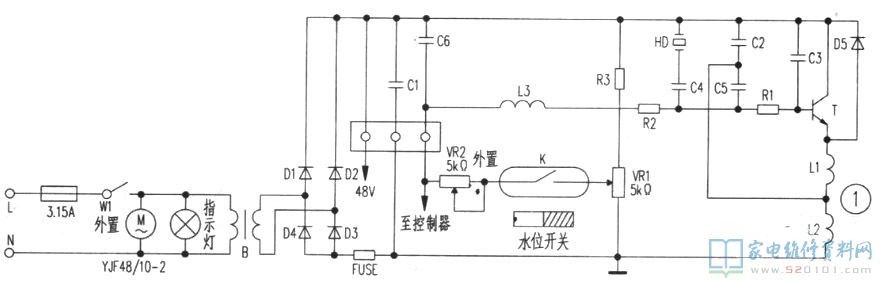

超声波加湿机的电源电路换能片起振后形成的超音波把水做雾化，调整室内空气质量环境湿度，文中小编测绘工程亚都牌空气加湿器电源电路如下图1所显示。

一、电路图讲解与特性

外接电源开关W1合闭，离心风机M运行，指示灯亮，电压220V经变电器B导出36V，经D1～D4桥式整流得48V直流电压。再经过R3、VR1、VR2、R2、R1分压降血压后到三极管T的基极，因为电感器L1、L2的反电势差功效，T不可以立刻饱和状态关断，须根据C5的反馈作用使T饱和状态关断。随后伴随着Vbe减少，T截至，T截止后Vbe又增加，循环往复产生振荡。D5的功效是维护三极管T不被穿透。外接vR2可调整振荡力度尺寸，干簧管K受液位仪操纵，当浮球降低时，K断掉，T停振只吹风机不增湿。

二、常见故障维修

1．不喷雾器：最先查询换能片HD是不是完好无损，外型铜电级是不是有损坏(其表面不允许起包)，不然需拆换换能片。必须留意的是有的换能片尽管外表面完好无损，但其被密封环包压一部分內部也是有很有可能损坏(小编就遇到过一例)。次之查询熔断丝FUSE是不是毁坏及其外接电阻器W1及VR1是不是引路，对于D5、C2、C3等元器件可在路查验其优劣。
2．喷雾量小：最先检查VR1(5k)电阻器是不是电阻值增加，换能片表面是不是污迹，若脏污只有用冷水或清洗液清洗，不能用打磨砂纸打磨抛光，假如打磨抛光了，该换能片也就损毁了。如果是振荡电源电路的振荡力度缩小，雾量也会变小，关键查C2、C5。此外查询水位线磁芯与干簧管K的扣接部位是不是恰当，不然要适度左右调整磁芯，使干簧管K的接触点接触的面积优良，假如回路电阻大，也会造成震幅偏小，需拆换干簧管。
3．若把储水箱伸出，不锈钢水槽中喷雾器一切正常，但放入储水箱即无雾喷出来或雾量小：查通风口处排风量是不是一切正常，必需时开启基座，查验电机M的风机运行灵便状况，多见为电机的电机转子轴缺油，可开启电机盖，对其电机转子轴处加油。

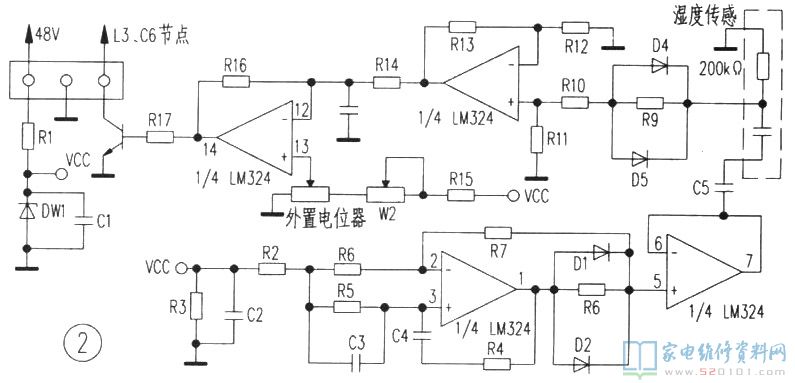

4．有的亚都加湿器附带第二级雾量调整控制板，依据(KS-3湿度测量仪)实体测绘工程的电路图讲解如下图2所显示。
