接修一台SH2112电滋炉间歇性加温，折解，查出R11早已由820K变大幅1121K了，拆换后一切正常，修补了的情况下顺带测了下波形。下列波形用安泰信ADS1102CAL测出：
常见故障时PWM和IGBT控制极的波形和一切正常一样，这个是常见故障时测出的PAN：

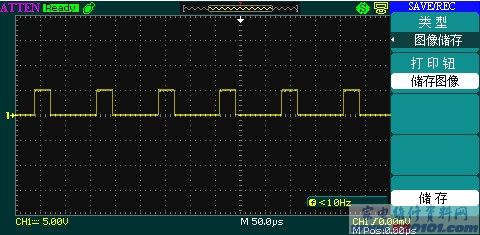

休眠的PWM:

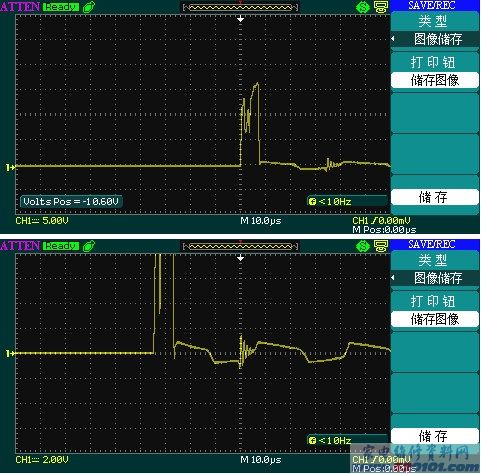

检锅的PWM：

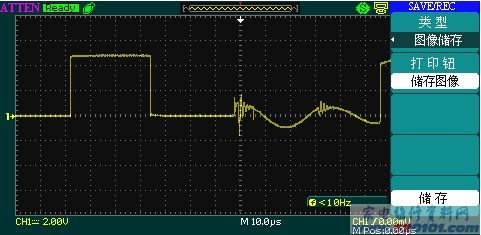

检锅的IGBT控制极：

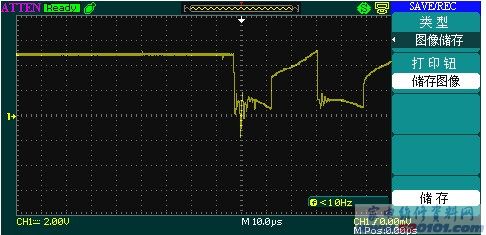

检锅的PAN：

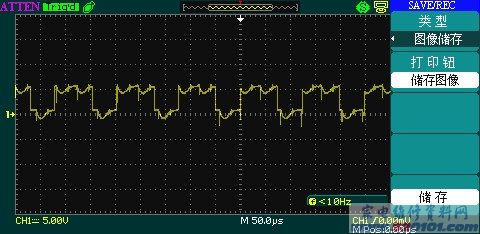

一切正常作业的PWM：

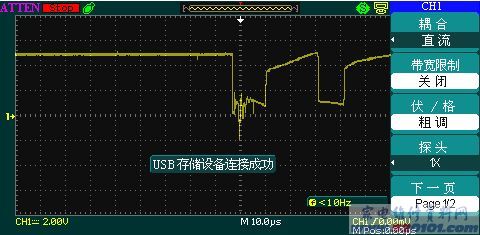

一切正常工作中IGBT控制极：


一切正常工作中PAN:
