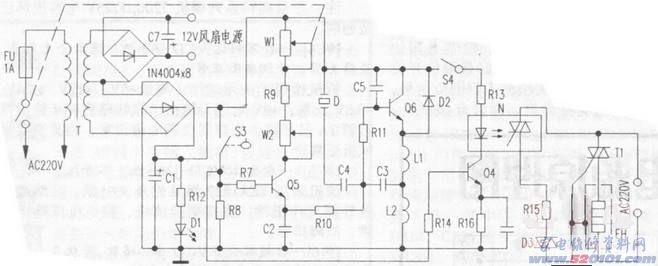

图下是依据一款加湿器电路板实体测绘工程出的原理图。
本电源电路依据作用由三一部分电源电路构成：一是由Q6为核心组成超声波换能器；二是由Q5组成水量检验和雾量尺寸操纵；三是由Q4、光耦合器N和双向可控硅T1对水雾加热操纵。调整电阻器W1可以调整雾量尺寸，而且可以根据热雾／冷雾电源开关S4对水雾加热，使喷出来的雾是热雾。
环形变压器次级线圈是选用抽头式2组外置电源，一组经整流器过滤后的12V给风机配电。另一组开关电源经整流器后变为约72V给主电源电路配电。S3是水量检验自动开关，当器皿里的水量能浸到S3的2个导电性接触点时Q5导通，经R10、R11使Q6导通。由Q6及L1、L2、C3等外部元器件购成的超音波震荡器起振，造成的震荡电磁波经C4加进超声波振子D上。造成振动分析激起造成小水泡。根据W1、W2间接性调节Q5的偏置电压，调整震荡器功率。W1与电源总开关K连动，W2为标准校准。
由N、D3、T1和EH构成水雾加热控制回路，对产生的水雾加热。当造成的水雾经排汽管喷出来时，由安裝在排汽管道中夹在多方面扇型铝块中的加热，喷出来热雾。因为瓷器发烫元器件选用220V交流电流，因此选用了光电耦合器N开展防护。热雾／冷雾电源开关s4接入后，S3接通开关电源经R14使Q4导通，然后N的感光晶闸管导通，给双向可控硅T1的打开给予第一标准，而T1的操纵极是由瓷器发烫部件的走电电流量操纵的。当有水雾时，瓷器发烫元器件EH与外壳间的走电电流量足够使T1(BT136的最少操纵电流量为10mA)导通，使EH造成发热量。当水雾量大时，走电电流量也大，做到自动控制系统热雾溫度的目地。
空气加湿器作用高低除提升了热雾作用外，更具体的是造成雾汽的细腻水平。产生器造成超声的次数越高，振动分析就越明显，造成雾的直徑(1—10um)就更小，对气体杀菌实际效果越佳。
除开所详细介绍的这个加热式空气加湿器外。也有的运用了全智能MCU操纵，可以设置時间或智能化调整雾量尺寸。有的还能够造成空气负离子，有的具备可以四周旋转喷雾器等附设作用。
空气加湿器在运用时尽量加矿泉水，防止造成污垢将超声波换能器阻塞而不可以造成水雾或者造成水雾量小。因为空气加湿器工作中在较湿冷的条件下，线路板、点焊易空气氧化和生锈。若产生不造成水雾时要关键检验Q5、Q6是不是毁坏。当不加热时应查N、T1和04及瓷器加热元器件。在维修时可以经过人为因素短路S3(仿真模拟水位线)来精确测量和分辨常见故障范畴。
